سازههای بتنی بهدلیل مقاومت مناسب در برابر بارهای فشاری، از رایجترین سیستمهای ساختمانی هستند. اما این مزیت بهتنهایی برای تضمین دوام و پایداری کافی نیست. در واقع، میلگردهای فولادی داخل بتن در معرض عواملی مانند رطوبت، تغییرات دما و مواد خورنده قرار دارند که در صورت عدم حفاظت مناسب میتواند به خوردگی و کاهش عمر مفید سازه منجر شود. همچنین، دقت در فرآیند خرید میلگرد با کیفیت اهمیت زیادی دارد. زیرا انتخاب میلگرد نامرغوب میتواند حتی با بهترین پوشش بتنی هم منجر به کاهش دوام سازه شود.
به همین دلیل، لایهای از بتن به عنوان پوشش یا کاور بتن اطراف آرماتورها قرار میگیرد. این لایه نقش مهمی در محافظت از میلگرد دارد. میزان این پوشش باید بهدرستی و بر اساس ضوابط آییننامهای تعیین شود، زیرا کم یا زیاد بودن آن میتواند مشکلات اجرایی و فنی ایجاد کند. در ادامه این مطلب، بهصورت دقیق بررسی میکنیم که پوشش بتن چیست، چرا اهمیت دارد و حداقل و حداکثر پوشش بتن روی میلگرد طبق استانداردها چگونه تعیین میشود.
فهرست مطالب

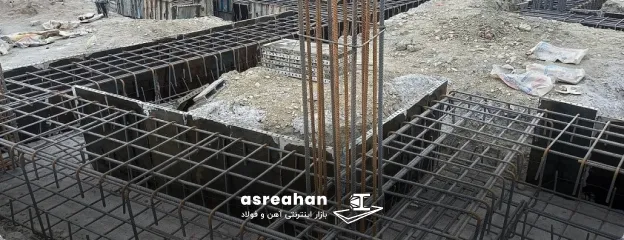

پوشش بتن (کاور بتن) چیست؟
پوشش بتن (کاور بتن) در واقع به لایهای از بتن گفته میشود که بهصورت محافظ، اطراف میلگردها یا مش فولادی در اعضای بتن مسلح قرار میگیرد. این فاصله بین سطح بیرونی بتن و آرماتورها، یک نقش کاملاً حفاظتی دارد و از تماس مستقیم فولاد با محیط بیرون جلوگیری میکند. در حقیقت، همین ضخامت بتن است که تعیین میکند میلگرد تا چه حد در برابر رطوبت، مواد خورنده و شرایط محیطی ایمن باقی بماند.
اگر پوشش بتن بیش از حد کم در نظر گرفته شود، احتمال نفوذ عوامل مخرب به داخل بتن افزایش مییابد. در نهایت میتواند منجر به زنگزدگی میلگرد و کاهش دوام سازه شود. از طرف دیگر، رعایت بیش از حد یا کمتر از حد استاندارد نیز میتواند در عملکرد سازهای و حتی جنبههای اجرایی مشکل ایجاد کند. به همین دلیل، مقدار کاور بتن باید دقیقاً مطابق ضوابط آییننامهای و شرایط محیطی پروژه انتخاب و اجرا شود.
انواع پوشش بتن
انواع پوشش بتن را میتوان بر اساس نحوه عملکرد آنها در برابر سطح بتن و نوع تعاملشان با آن، به چند دسته اصلی تقسیم کرد:
- درز گیرندهها: این نوع پوششها مانند یک لایه محافظ روی سطح بتن قرار میگیرند و هدف اصلی آنها جلوگیری از ورود گازها و عوامل مخربی مثل دیاکسیدکربن به داخل بتن است. در واقع یک سد سطحی ایجاد میکنند تا دوام بتن افزایش یابد.
- نفوذ کنندهها: پوشش نفودکننده به داخل منافذ بتن نفوذ میکنند و با پر کردن خلل و فرج، مسیر ورود آب و مواد خورنده را مسدود میکنند. این نوع پوشش بیشتر برای افزایش دوام و آببندی بتن استفاده میشود.
- مسدود کنندهها: این پوششها معمولاً بر پایه ترکیباتی مانند سیلیکاتها ساخته میشوند و بیشتر در عملیات ترمیم بتن کاربرد دارند. عملکرد آنها به این شکل است که با بتن واکنش داده و مسیرهای نفوذ را در ساختار آن مسدود میکنند، در نتیجه یک لایه مقاومتر در داخل بافت بتن ایجاد میشود.
- روکشهای سطح: این گروه شامل پوششهایی است که معمولاً از ترکیب مواد پلیمری مانند لاتکس همراه با سیمان ساخته میشوند. این روکشها به صورت یک لایه نسبتاً ضخیم روی سطح اجرا شده و علاوه بر افزایش چسبندگی، نقش محافظتی قوی در برابر عوامل محیطی و فرسایش ایفا میکنند.
چرا رعایت پوشش بتن روی میلگرد مهم است؟
رعایت پوشش بتن روی میلگرد یکی از مهمترین اصول در اجرای سازههای بتنی است. این لایه نقش محافظتی دارد و مستقیماً بر دوام و ایمنی ساختمان اثر میگذارد. مهمترین وظیفه کاور بتن، جلوگیری از تماس میلگرد با رطوبت و اکسیژن است. در صورت نفوذ این عوامل، میلگرد دچار خوردگی میشود و مقاومت سازه کاهش پیدا میکند.
از طرف دیگر، پوشش بتن باعث افزایش مقاومت در برابر آتشسوزی میشود. این لایه انتقال حرارت به میلگرد را کند میکند و زمان بیشتری برای حفظ پایداری سازه فراهم میسازد. همچنین در عملکرد لرزهای سازه نیز مؤثر است. کاور مناسب باعث افزایش چسبندگی بین بتن و میلگرد و بهبود رفتار سازه در زلزله میشود. علاوه بر این، پوشش بتن از نفوذ مواد شیمیایی و محیطهای خورنده جلوگیری میکند. همین موضوع باعث افزایش عمر مفید سازه و کاهش هزینههای تعمیر و نگهداری در طول زمان میشود.
چه عواملی بر حداقل و حداکثر کاور بتن تاثیر می گذارد؟
ضخامت کاور بتن روی میلگرد با توجه به شرایط طراحی، نوع سازه و محیط بهرهبرداری تعیین میشود. هدف از انتخاب کاور مناسب، محافظت از میلگردها در برابر خوردگی، تأمین مقاومت در برابر آتش و ایجاد چسبندگی کافی بین بتن و فولاد است. مهمترین عواملی که بر حداقل و حداکثر پوشش بتن تأثیر میگذارند عبارتاند از:
- نوع عضو سازهای: مقدار کاور موردنیاز در اجزایی مانند فونداسیون، ستون، تیر، دال و دیوار یکسان نیست. هر عضو با توجه به شرایط بارگذاری و میزان تماس با عوامل محیطی، به ضخامت پوشش متفاوتی نیاز دارد.
- سایز میلگردها: هرچه قطر میلگردها بیشتر باشد، رعایت فاصله مناسب بین میلگرد و سطح بتن اهمیت بیشتری پیدا میکند.
- شرایط محیطی سازه: سازههایی که در معرض رطوبت، مواد شیمیایی، آب دریا یا آلودگیهای صنعتی قرار دارند، معمولاً به پوشش بتن بیشتری نیاز دارند تا از خوردگی زودهنگام میلگردها جلوگیری شود.
- شرایط محیطی عضو: اعضایی که با خاک در تماس مستقیم هستند یا در محیطهای روباز قرار دارند، در مقایسه با اجزای داخلی ساختمان به پوشش بتنی بیشتری نیاز خواهند داشت.
- جزئیات اجرایی میلگرد: خمکاریها، طول آرماتورها، فاصله بین میلگردها و دقت ارائه جزئیات در نقشههای اجرایی میتواند مقدار کاور لازم را تغییر دهد.
- نوع بتن: بتن درجا و بتن پیشساخته ویژگیهای متفاوتی در جذب و نفوذپذیری دارند. بنابراین انتخاب نوع بتن نیز بر حداقل و حداکثر ضخامت پوشش مؤثر است.
حداقل کاور بتن طبق آییننامه
حداقل کاور بتن به کمترین فاصله بین سطح خارجی بتن و نزدیکترین میلگرد گفته میشود که باید مطابق الزامات آییننامهای رعایت شود. هدف از تعیین این مقدار، محافظت از میلگردها در برابر خوردگی، تأمین مقاومت کافی در برابر آتشسوزی و ایجاد چسبندگی مناسب بین بتن و آرماتور است. اگر ضخامت کاور کمتر از مقدار مجاز باشد، احتمال نفوذ رطوبت و عوامل خورنده به میلگردها افزایش یافته و در بلندمدت میتواند باعث کاهش دوام و مقاومت سازه شود.

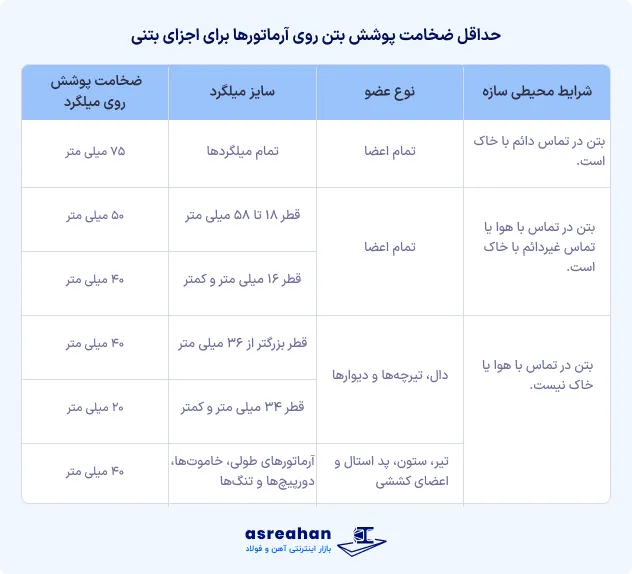

مقدار حداقل پوشش بتن برای اعضای مختلف سازه یکسان نیست و به عواملی مانند نوع عضو، شرایط محیطی، قطر میلگرد و نحوه اجرای بتن بستگی دارد. به همین دلیل آییننامههای طراحی سازههای بتنی برای هر عضو، مقادیر مشخصی را تعیین کردهاند. بهطور کلی، حداقل ضخامت پوشش بتن روی آرماتورها برای اجزای بتنی در شرایط محیطی غیرخورنده به شرح زیر است:

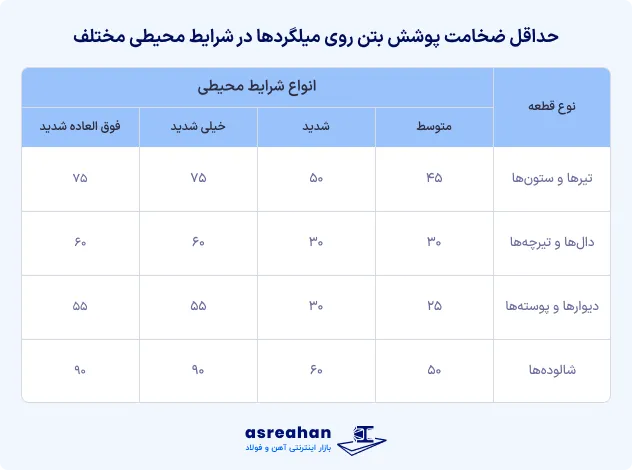

حداقل ضخامت پوشش بتن روی میلگردها در شرایط محیطی مختلف به شرح زیر است:
حداکثر کاور بتن طبق آییننامه
هنگام نصب و جایگذاری آرماتورها، باید به ضخامت پوشش بتن دقت کنید. چون این پوشش از میلگردها در برابر خوردگی و آسیب محافظت میکند. طبق آییننامه، ضخامت بتن روی میلگردها میتواند کمی تغییر داشته باشد و انحراف مجاز معمولاً ±۸ میلیمتر است.
همچنین، ضخامت واقعی کاور بتن نباید از دو سوم مقدار طراحیشده کمتر شود. این قانون باعث میشود حتی اگر در اجرا خطایی رخ دهد، میلگردها همچنان محافظت کافی داشته باشند و سازه دوام و ایمنی خود را حفظ کند.
نکات اجرایی پوشش بتن روی میلگرد
رعایت پوشش بتن روی میلگردها یکی از اصول حیاتی در دوام و ایمنی سازههای بتنی است. نکات زیر به شما کمک میکند تا پوشش مناسب را در ساختمانسازی اعمال کنید و مطابق استانداردهای ملی مانند مبحث نهم و آبا عمل کنید:
- برای جلوگیری از کاهش ضخامت کاور، سیمهای اضافی آرماتوربندی داخل قالب باید به سمت داخل خم شوند تا بتن بتواند به طور کامل اطراف میلگردها را پوشش دهد.
- در مناطق ساحلی یا محیطهای با شرایط خورندگی شدید، ضخامت پوشش بتن باید مطابق شرایط محیطی سختتر انتخاب شود تا مقاومت میلگردها افزایش یابد.
- زمانی که میلگردها به صورت دستهای نصب میشوند، ضخامت بتن روی آنها نباید از قطر معادل گروه میلگرد یا مقادیر حداقلی زیر کمتر باشد:
- ۷۵ میلیمتر برای بتن در تماس مستقیم با خاک
- ۵۰ میلیمتر برای بتن روی خاک بدون تماس مستقیم
- پوشش روی سر آرماتورهای برشی نباید کمتر از ضخامت پوشش آرماتور در بخشهای دیگر عضو باشد.
- در جاهایی که ضخامت پوشش بیش از ۱۰۰ میلیمتر است، استفاده از میلگردهای عرضی کمکی با فاصله حداکثر ۳۰ سانتیمتر توصیه میشود تا از شکست کاور در اثر نیروهای جانبی جلوگیری شود.
- اگر ضخامت کاور به حدی است که خرد شدن آن باعث کاهش مقطع میلگرد میشود، بهتر است ضخامت قسمتهای مرزی دیوار افزایش یابد.
- پوشش روی این آرماتورها باید حداقل باشد تا در صورت خرد شدن بتن، کاهش قابل توجهی در سطح مقطع رخ ندهد.
- در صورت استفاده از کوپلر یا سایر روشهای مکانیکی، ابعاد اضافی ناشی از وصله باید در تعیین ضخامت پوشش در نظر گرفته شود.
جمع بندی
پوشش بتن روی میلگرد یکی از مهمترین عوامل مؤثر بر دوام، ایمنی و عملکرد سازههای بتنی است. همانطور که در این مقاله بررسی شد، این لایه، نقش اساسی در جلوگیری از خوردگی میلگرد، افزایش مقاومت در برابر آتشسوزی و بهبود عملکرد سازه در شرایط مختلف محیطی دارد. مقدار حداقل و حداکثر کاور بتن نیز عدد ثابتی نیست و تحت تأثیر عواملی مانند نوع عضو سازهای، شرایط محیطی، قطر میلگرد و جزئیات اجرایی تعیین میشود. به همین دلیل، رعایت دقیق ضوابط آییننامهای و اجرای صحیح آن در کارگاه اهمیت بسیار زیادی دارد.
