در سازههای بتنآرمه، اجرای صحیح آرماتوربندی نقش مهمی در افزایش مقاومت و ایمنی ساختمان دارد. یکی از بخشهای مهم آرماتوربندی، خاموتگذاری در تیرها و ستونها است. خاموتها علاوه بر حفظ جایگاه میلگردهای طولی، وظیفه مهمی در مقابله با نیروهای برشی و افزایش شکلپذیری اعضای سازهای دارند. از آنجا که میلگرد بخش قابلتوجهی از هزینههای آرماتوربندی را به خود اختصاص میدهد، آگاهی از عواملی مانند قیمت میلگرد امروز و میزان مصرف آن در مراحل مختلف اجرا اهمیت زیادی دارد. این اطلاعات به برآورد دقیقتر هزینههای سازه کمک میکند.
رعایت فاصله استاندارد خاموت در ستون و تیر، یکی از مواردی است که باید مطابق ضوابط آییننامهای انجام شود. در این مطلب به بررسی حداقل و حداکثر فاصله خاموت در ستون و تیر، تفاوتهای خاموتگذاری در این دو عضو سازهای و نکات مهم اجرای آن در کارگاه میپردازیم.
خاموت گذاری چیست؟
خاموتگذاری یکی از بخشهای مهم در اجرای سازههای بتنآرمه است. این فرآیند تاثیر مستقیمی بر مقاومت و عملکرد اعضای سازهای مانند تیر و ستون دارد. خاموتها میلگردهای عرضی هستند که معمولا با قطر کمتر از میلگردهای اصلی ساخته میشوند. این میلگردها در اطراف میلگردهای طولی قرار میگیرند. خاموتها معمولا به شکل مربع یا مستطیل خم شده و با فاصلههای مشخص درون عضو بتنی اجرا میشوند.
خاموتها وظیفه نگهداری میلگردهای اصلی در جای خود را بر عهده دارند. این اجزا هنگام بتنریزی از تغییر موقعیت میلگردهای طولی جلوگیری میکنند. در نتیجه، آرماتورها در محل درست خود باقی میمانند. این موضوع اهمیت زیادی دارد؛ زیرا جابهجایی میلگردها میتواند باعث کاهش ضخامت پوشش بتنی و ایجاد ضعف در عملکرد سازه شود.
یکی دیگر از وظایف مهم خاموت، کمک به تحمل نیروهای برشی در تیرها و ستونها است. زمانی که عضو بتنی تحت تاثیر نیروهای جانبی یا برشی قرار میگیرد، خاموتها در ساختار بتن مسلح درگیر میشوند. این عملکرد از گسترش ترکهای برشی و کاهش ناگهانی مقاومت عضو جلوگیری میکند.
اهمیت خاموتگذاری در بخشهایی از سازه که تنش بیشتری به آنها وارد میشود، افزایش پیدا میکند. به همین دلیل در قسمتهایی مانند محل اتصال تیر به ستون یا نزدیک پایه ستون، خاموتها معمولا با فاصله کمتری اجرا میشوند. این کار باعث میشود بتن بهتر محصور شود و عضو سازهای توانایی بیشتری برای تحمل نیروهای وارده داشته باشد. رعایت دقیق فاصله خاموتها و اجرای صحیح آنها، یکی از عوامل موثر در افزایش ایمنی و دوام سازههای بتنآرمه محسوب میشود.

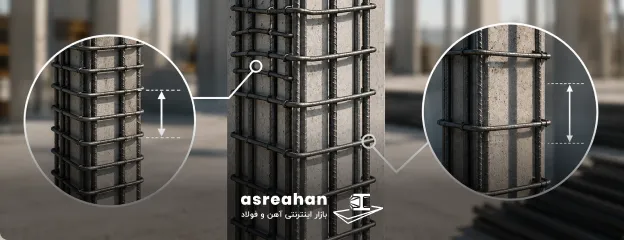

حداقل و حداکثر فاصله خاموت در ستون ها چقدر است؟
حداقل فاصله خاموت در ستونها معمولا ۱۰ سانتیمتر است. حداکثر فاصله مجاز آن نیز در بخشهای مختلف ستون بین ۱۰ تا ۲۰ سانتیمتر در نظر گرفته میشود. این فاصله با توجه به محل قرارگیری خاموت، شرایط لرزهای سازه، ابعاد ستون و ضوابط آییننامهای تعیین میشود. در نواحی بحرانی ستون، مانند قسمتهای نزدیک به اتصال تیر و ستون، خاموتها با فاصله کمتر اجرا میشوند. هدف از این کار، افزایش مقاومت و شکلپذیری ستون است.
رعایت فاصله مناسب خاموتها اهمیت زیادی دارد. زیرا خاموتها علاوه بر تحمل نیروهای برشی، وظیفه مهار میلگردهای طولی و جلوگیری از کمانش آنها را نیز بر عهده دارند. فاصله زیاد بین خاموتها میتواند عملکرد ستون را در برابر بارهای جانبی و زلزله کاهش دهد. طبق ضوابط آییننامه بتن ایران (آبا) و استانداردهای طراحی مانند ACI، فاصله خاموت در ستونها معمولا به شکل زیر تعیین میشود:
- در نواحی بحرانی ستون (مانند بالا و پایین ستون): فاصله خاموتها نباید بیشتر از ۱۰۰ میلیمتر (۱۰ سانتیمتر) باشد. این نواحی به دلیل تمرکز تنش و احتمال تشکیل مفصل پلاستیک، به خاموتگذاری متراکمتری نیاز دارند.
- در بخش میانی ستون: در صورت تامین مقاومت مورد نیاز، فاصله خاموتها میتواند تا حدود ۲۰۰ میلیمتر (۲۰ سانتیمتر) افزایش یابد.
- در ستونهای واقع در مناطق با خطر لرزهای بالا: معمولا فاصله خاموتها کمتر در نظر گرفته میشود. این کار باعث افزایش توانایی ستون برای جذب انرژی و تحمل تغییر شکل در هنگام زلزله میشود.

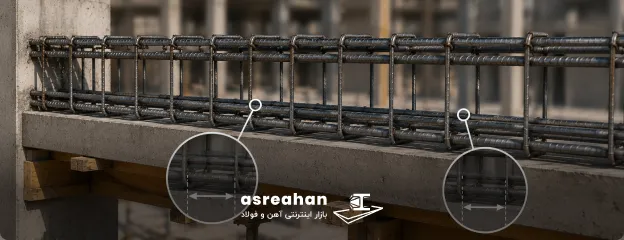

حداقل و حداکثر فاصله خاموت در تیرها
حداکثر فاصله خاموتها در تیرها نباید بیشتر از نصف ارتفاع مؤثر تیر (d/2) یا ۳۰۰ میلیمتر باشد. بنابراین، مقداری که بین این دو عدد کمتر باشد، بهعنوان فاصله مجاز خاموتها در نظر گرفته میشود. در بخشهای بحرانی تیر، مانند نزدیکی محل اتصال تیر به ستون یا تکیهگاهها، فاصله خاموتها باید کاهش پیدا کند. این کار باعث افزایش مقاومت برشی و بهبود شکلپذیری عضو سازهای میشود.
خاموتگذاری تیرها با هدف تحمل نیروهای برشی، کنترل ترکهای مورب، حفظ موقعیت میلگردهای طولی و بهبود عملکرد سازه در برابر بارهای لرزهای انجام میشود. تیرها علاوه بر خمش، تحت تاثیر نیروهای برشی نیز قرار دارند. به همین دلیل رعایت فاصله استاندارد خاموتها در جلوگیری از شکست ناگهانی سازه اهمیت زیادی دارد. طبق ضوابط اجرایی، فاصله خاموت در تیرها باید با توجه به شرایط زیر تعیین شود:
- در قسمتهای معمولی تیر: فاصله خاموتها نباید بیشتر از d/2 یا ۳۰۰ میلیمتر باشد. در این حالت، عدد کمتر بهعنوان فاصله مجاز در نظر گرفته میشود.
- در نواحی نزدیک به تکیهگاهها و محل اتصال تیر به ستون: به دلیل افزایش نیروی برشی، خاموتها با فاصله کمتری اجرا میشوند. این فاصله معمولا بین ۱۰۰ تا ۱۵۰ میلیمتر در نظر گرفته میشود.
- در تیرهای عمیق یا تیرهایی که بار زیادی تحمل میکنند: ممکن است مهندس طراح برای افزایش ظرفیت برشی، فاصله خاموتها را کمتر از مقدار معمول تعیین کند.
مقایسه فاصله مجاز خاموت در تیر و ستون
خاموتها در تیر و ستون، با وجود عملکرد مشابه، وظایف متفاوتی دارند. در ستونها، هدف اصلی خاموتگذاری مهار میلگردهای طولی، جلوگیری از کمانش آنها و افزایش محصورشدگی بتن است. به همین دلیل فاصله خاموتها در نواحی بحرانی ستون محدودتر در نظر گرفته میشود. در تیرها، خاموتها بیشتر برای تحمل نیروهای برشی و کنترل ترکهای ناشی از آن استفاده میشوند. فاصله خاموتها در طول تیر نیز با توجه به میزان نیروی برشی تغییر میکند. جدول زیر، مقایسه فاصله مجاز خاموت در تیر و ستون را نشان میدهد.
| مشخصات | خاموت در ستون | خاموت در تیر |
|---|---|---|
| نقش اصلی | مهار کمانش میلگرد طولی | مقابله با نیروی برشی |
| حداکثر فاصله | ۱۰۰ میلیمتر در ناحیه بحرانی | d/۲ یا حداکثر ۳۰۰ میلیمتر |
| شکل قلاب | خم ۱۳۵ درجه | خم ۹۰ یا ۱۳۵ درجه |
| قطر میلگرد خاموت | ۸ تا ۱۲ میلیمتر | ۶ تا ۱۰ میلیمتر |
| پوشش بتنی | حداقل ۲۵ میلیمتر | حداقل ۲۰ میلیمتر |
اشتباهات رایج در رعایت فاصله خاموت
رعایت فاصله صحیح بین خاموتها تاثیر مستقیمی بر مقاومت برشی، شکلپذیری و عملکرد سازه در برابر نیروهایی مانند زلزله دارد. مهمترین اشتباهات رایج در این زمینه عبارتاند از:
- افزایش فاصله غیرمجاز بین خاموتها:
افزایش فاصله خاموتها نسبت به مقدار مشخصشده در نقشه سازه، باعث کاهش مقاومت برشی تیرها میشود. همچنین احتمال کمانش میلگردهای طولی در ستونها را افزایش میدهد. - نقص در اجرای قلابهای انتهایی خاموت:
استفاده از خم ۹۰ درجه به جای ۱۳۵ درجه در نواحی بحرانی، باعث کاهش گیرایی و مقاومت خاموتها میشود. - یکسان در نظر گرفتن فاصله خاموت در همه اعضای سازه:
هر تیر و ستون با توجه به ابعاد مقطع، میزان بار و شرایط طراحی، نیاز متفاوتی به خاموتگذاری دارد. استفاده از فاصله ثابت برای همه اعضا میتواند عملکرد سازه را کاهش دهد. - عدم تطابق فاصله خاموتهای اجراشده با نقشه سازه:
خطاهای اجرایی، برداشت اشتباه از نقشه یا کنترل ناکافی میتواند باعث تغییر فاصله واقعی خاموتها شود. - جابجایی خاموتها هنگام آرماتوربندی یا بتنریزی:
اگر خاموتها بهخوبی تثبیت نشوند، هنگام نصب قالب، بتنریزی یا ویبره بتن ممکن است جابهجا شوند. در نتیجه فاصله استاندارد بین آنها تغییر میکند. - کاهش فاصله خاموتها بدون بررسی شرایط اجرایی:
کاهش بیش از حد فاصله خاموتها همیشه باعث افزایش مقاومت نمیشود. این کار میتواند تراکم آرماتورها را افزایش دهد و عبور بتن و کیفیت بتنریزی را کاهش دهد. - بیتوجهی به تغییرات مقطع و نقاط خاص سازه: در محلهایی مانند تغییر ابعاد تیر و ستون، بازشوها، کنسولها یا نقاط دارای تمرکز نیرو، فاصله خاموتها باید متناسب با شرایط موجود تنظیم شود. اجرای خاموتگذاری معمولی در این بخشها میتواند باعث ایجاد ترکهای موضعی و ضعف سازه شود.
- عدم کنترل نهایی فاصله خاموتها قبل از بتنریزی:
بازبینی فاصله خاموتها پیش از بتنریزی یکی از مراحل مهم کنترل کیفیت است. اصلاح خطاهای اجرایی در این مرحله بسیار سادهتر از زمانی است که بتنریزی انجام شده باشد.
نکات کلیدی اجرای خاموتگذاری در کارگاه
اجرای صحیح خاموتگذاری در کارگاه، تاثیر مستقیمی بر مقاومت برشی، شکلپذیری و دوام اعضای بتنآرمه دارد. مهمترین نکات در این زمینه عبارتاند از:
- بررسی نقشههای اجرایی پیش از شروع کار:
پیش از آغاز خاموتگذاری، باید نقشههای سازه و جزئیات آرماتوربندی بهدقت بررسی شوند. استفاده از نقشههای قدیمی، میتواند باعث تغییر در تعداد، فاصله یا نحوه نصب خاموتها شود. - ساخت خاموتها مطابق نقشه طراحی:
برش و خمکاری خاموتها باید بر اساس ابعاد دقیق تیر و ستون، شکل هندسی عضو، طول مهاری و زاویه مناسب قلابها انجام شود. - رعایت فاصله استاندارد خاموتها:
فاصله خاموتها باید مطابق نقشه اجرایی و شرایط طراحی عضو تعیین شود. افزایش فاصله باعث کاهش مقاومت برشی میشود. - تامین کاور بتن با استفاده از فاصلهگذار:
خاموتها باید در موقعیت صحیح نسبت به قالب قرار گیرند تا پوشش بتنی مناسب حفظ شود. استفاده از اسپیسر استاندارد، از تماس میلگرد با قالب جلوگیری میکند. این کار خطر خوردگی آرماتورها را نیز کاهش میدهد. - تثبیت خاموتها قبل از بتنریزی:
خاموتها باید با سیم آرماتوربندی به میلگردهای طولی محکم شوند. این کار از جابهجایی آنها هنگام قالببندی، بتنریزی و ویبره جلوگیری میکند. همچنین باعث حفظ فاصله استاندارد بین خاموتها میشود. - کنترل نظم و محل قرارگیری خاموتها:
خاموتها باید با فاصله منظم و بهصورت صحیح در امتداد تیر یا ستون نصب شوند. انحراف، چرخش یا بینظمی در نصب خاموتها میتواند عملکرد سازهای آنها را کاهش دهد. - دقت در نواحی بحرانی و بازرسی نهایی:
محل اتصال تیر و ستون، ابتدا و انتهای تیرها، تغییر مقطعها و نقاط تمرکز نیرو، به کنترل بیشتری نیاز دارند. پیش از بتنریزی باید تعداد خاموتها، فاصله آنها، وضعیت قلابها و کاور بتن بررسی و تایید شود. - ثبت کنترلهای اجرایی:
نتایج بررسیها و تایید مراحل خاموتگذاری بهتر است در گزارشهای کارگاهی ثبت شود. این کار باعث میشود کیفیت اجرا و روند کنترل پروژه قابل پیگیری باشد.
جمع بندی
خاموتگذاری یکی از بخشهای مهم در اجرای سازههای بتنآرمه است. رعایت فاصله مناسب خاموتها تاثیر مستقیمی بر مقاومت، شکلپذیری و دوام ساختمان دارد. فاصله خاموت در ستون باید با توجه به ابعاد ستون، شرایط بارگذاری و ضوابط آییننامهای تعیین شود. در نواحی بحرانی نیز معمولا خاموتها با تراکم بیشتری اجرا میشوند. در تیرها، فاصله خاموتها بیشتر به میزان نیروهای برشی و شرایط اتصال بستگی دارد. افزایش بیدلیل فاصله خاموتها یا اجرای نادرست آنها میتواند عملکرد سازه را کاهش دهد. به همین دلیل، رعایت استانداردهای خاموتگذاری و کنترل دقیق مراحل اجرا، نقش مهمی در افزایش ایمنی و عمر مفید سازههای بتنآرمه دارد.
