یکی از مراحل مهم پیش از اجرای آرماتوربندی در هر پروژه ساختمانی، تهیه جدول لیستوفر میلگرد است. در این جدول، اطلاعاتی مانند موقعیت میلگرد، سایز، شکل و یا نحوه خم میلگرد و همچنین تعداد، وزن و طول میلگرد ثبت می‌شود. وجود چنین جدولی، که با نام لیستوفر آرماتور نیز شناخته می‌شود، باعث می‌شود تیم فنی پروژه بتواند به‌طور دقیق میزان میلگرد مورد نیاز را برآورد کرده و از هدررفت مصالح جلوگیری کند. در واقع، لیستوفر میلگرد مرجع مهمی برای تأمین و خرید میلگرد است و ابزاری کلیدی برای برنامه‌ریزی اقتصادی و فنی پروژه به شمار می‌آید. در این مقاله، قصد داریم شما را با لیستوفر میلگرد آشنا کنیم و به شرح کاربرد جدول لیستوفر و روش تهیه لیستوفر آرماتور نیز بپردازیم.

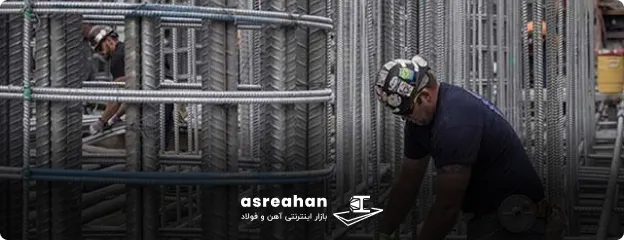

لیستوفر میلگرد چیست؟
لیستوفر میلگرد یا لیستوفر آرماتور، در واقع جدول راهنمای آرماتوربندی است که تمام جزئیات مربوط به خمکاری و برش میلگردها را در خود جای می‌دهد. این جدول یکی از اسناد کلیدی در پروژه‌های بتن مسلح است و باعث افزایش دقت، نظم و سرعت اجرای آرماتوربندی می‌شود. در لیستوفر، اطلاعاتی مانند موقعیت، سایز، شکل خم، طول، تعداد و وزن میلگرد در آن درج می‌گردد. این داده‌ها علاوه بر کمک به اجرای صحیح سازه، به برآورد میزان میلگرد مورد نیاز و برنامه‌ریزی خرید مصالح نیز کمک می‌کنند. به‌طور خلاصه، لیستوفر میلگرد نقشه‌ای فنی و کاربردی است که پیش از آغاز عملیات اجرایی، توسط مهندسان دفتر فنی تهیه شده و راهنمای دقیقی برای برش، خمکاری و نصب میلگردها در بخش‌های مختلف سازه به شمار می‌آید.
جدول لیستوفر میلگرد

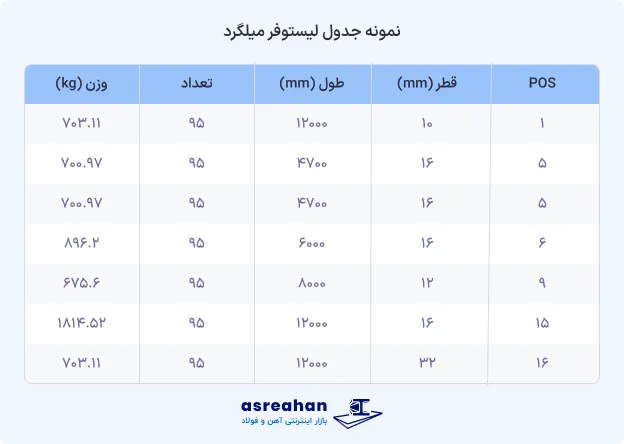

لیستوفر معمولاً در قالب یک جدول تنظیم می‌شود که شامل اصطلاحات اختصاصی مربوط به آرماتوربندی است. در نمونه جدول لیستوفر میلگرد زیر که مربوط به لیستوفر میلگرد فونداسیون است، این اصطلاحات آورده شده و توضیح هر یک در ادامه ذکر شده است.
چرا میلگرد لیستوفر اهمیت دارد؟
جدول لیستوفر میلگرد نقش بسیار مهمی در دقت و دوام سازه‌های بتنی دارد. این جدول با تعیین دقیق ابعاد، طول، وزن و نوع میلگردهای مصرفی، به طراحان و مجریان کمک می‌کند تا از فولاد تقویت‌کننده به‌صورت اصولی و بهینه استفاده کنند. در نتیجه، سازه در برابر خوردگی و فشار مقاوم‌تر می‌شود و عمر مفید آن نیز به شکل قابل‌توجهی افزایش می‌یابد. همچنین، زمانی که میلگردها دارای پوشش اپوکسی باشند و این پوشش در محیط‌های کنترل‌شده کارخانه‌ای اعمال شود، یکنواختی و کیفیت آن بسیار بالاتر از نمونه‌های اجراشده در محل خواهد بود و در نهایت، هزینه‌های نگهداری و تعمیرات سازه کاهش می‌یابد.
معرفی نرم افزار لیستوفر میلگرد
چندین نرم‌افزار کاربردی برای تهیه لیستوفر میلگرد وجود دارد که سرعت و دقت کار را افزایش می‌دهند. از جمله این ابزارها می‌توان به اکسل، اتوکد و نرم‌افزار مترورپلاس اشاره کرد. نرم‌افزار مترورپلاس به‌عنوان یک ابزار ساده و قدرتمند، امکان انتخاب شکل آرماتور از میان اشکال پیش‌تعریف شده و وارد کردن اطلاعاتی مانند تعداد، قطر و طول قطعات مختلف را فراهم می‌کند. پس از وارد کردن داده‌ها، جدول لیستوفر به‌صورت خودکار در اکسل تولید می‌شود و امکان مدیریت دقیق پروژه فراهم می‌گردد. علاوه بر این، از طریق اکسل و اتوکد نیز می‌توان جداول لیستوفر را طراحی و محاسبه کرد. یکی دیگر از قابلیت‌های مهم این نرم‌افزارها، انجام تحلیل پرت میلگرد است که با استفاده از ابزارهایی مانند فیلتر در اکسل، ترتیب برش میلگردها به‌گونه‌ای تعیین می‌شود که کمترین ضایعات و پرت مصالح ایجاد شود.

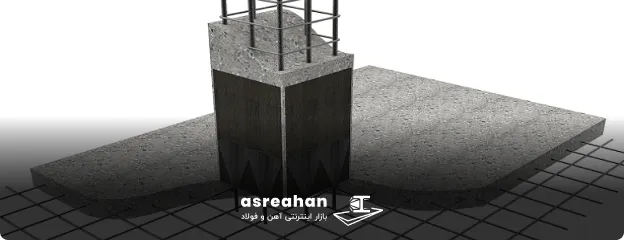

آموزش تهیه لیستوفر میلگرد
لیستوفر، در واقع یک راهنمای کامل برای آرماتوربندی سازه است که شامل جزئیات مربوط به خم و برش میلگردها می‌شود. استفاده از این جدول باعث افزایش دقت و سرعت در اجرای آرماتوربندی می‌شود و امروزه بیشتر با کمک نرم‌افزارهای تخصصی تهیه می‌گردد. در لیستوفر، اطلاعاتی مانند موقعیت، سایز، شکل خم، طول، تعداد و وزن هر میلگرد ثبت می‌شود و این امکان را فراهم می‌کند که میزان میلگرد مورد نیاز پروژه به‌طور دقیق برآورد شود. از این رو، لیستوفر می‌تواند به عنوان یک راهنمای خرید میلگرد نیز مورد استفاده قرار گیرد. نحوه تهیه لیستوفر میلگرد معمولاً شامل مراحل زیر است:
- تهیه نقشه تقویتی سازه: ابتدا یک نقشه تقویتی از آرماتوربندی سازه ترسیم کنید.
- محاسبه تعداد و اندازه میلگردها: تعداد کل میلگردهای مورد نیاز و اندازه هر یک را برای هر عضو سازه مشخص کنید.
- دسته‌بندی میلگردهای تقویتی براساس شکل: میلگردها را بر اساس شکل (مانند رکاب‌ها و میلگردهای طولی) و قطر آن‌ها گروه‌بندی کنید.
- محاسبه وزن میلگردهای تقویتی: مجموع وزن هر گروه از میلگردهای تقویتی را تعیین کنید.
- دسته‌بندی میلگردهای تقویتی بر اساس فرآیند ساخت: گروه‌های میلگردهای تقویتی را به ترتیبی که در مرحله اجرای ساخت استفاده می‌شوند، سازماندهی کنید.
- ایجاد جدول لیستوفر: ستونی برای شکل، اندازه (قطر)، طول، تعداد میله ها، وزن کل، و طول برش ایجاد کنید.
- تکمیل جدول: مقادیر محاسبه‌شده را در جدول وارد کرده و هر نکته خاص مانند طول قلاب یا زاویه خم را یادداشت کنید.
- بازبینی و تأیید صحت BBS: صحت اطلاعات BBS را بررسی و در صورت نیاز اصلاحات لازم را انجام دهید. لیستوفر آماده را برای استفاده پیمانکاران در طول اجرای پروژه ارائه دهید.
BBS همان جدول خمش میلگرد است که لیست دقیقی از شکل، طول و تعداد میلگردهای تقویتی مورد استفاده در یک پروژه ساختمانی را نشان می‌دهد.
میلگرد لیستوفر چه مزایایی دارد؟
استفاده از لیستوفر میلگرد (BBS) مزایای فراوانی برای مدیریت و اجرای پروژه‌های عمرانی به همراه دارد. نخست آنکه این جدول باعث افزایش دقت در محاسبه و استفاده از میلگردها می‌شود، زیرا نوع، اندازه، تعداد و شکل هر میلگرد به‌طور دقیق مشخص است و احتمال خطا یا هدررفت مصالح به حداقل می‌رسد. همچنین با در اختیار داشتن لیستوفر، فرآیند ساخت و آماده‌سازی میلگردها در خارج از محل سریع‌تر و منظم‌تر انجام می‌شود. این جدول موجب هماهنگی بهتر میان واحدهای طراحی، تدارکات و اجرا شده و از بروز ناهماهنگی در مراحل مختلف پروژه جلوگیری می‌کند. از دیگر مزایا می‌توان به کنترل دقیق‌تر هزینه‌ها و برآورد بودجه، بهبود کیفیت اجرا بر اساس نقشه‌های تأییدشده، و برنامه‌ریزی دقیق‌تر زمان‌بندی عملیات آرماتوربندی اشاره کرد. در نهایت، لیستوفر میلگرد به عنوان سندی رسمی و قابل استناد در پروژه باقی می‌ماند و امکان پیگیری و ارزیابی عملکرد را در مراحل بعدی فراهم می‌کند.

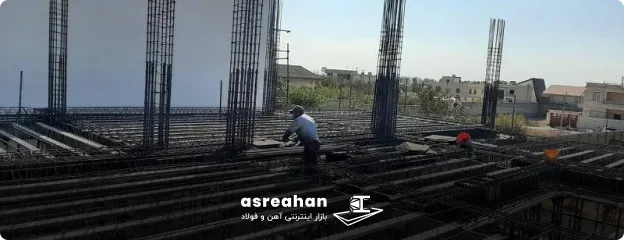

لیستوفر میلگرد فونداسیون
لیستوفر میلگرد فونداسیون یا جدول خمش میلگرد، ابزاری ضروری در پروژه‌های ساختمانی است که به مهندسان و مجریان کمک می‌کند تا مشخصات دقیق میلگردهای تقویتی را ثبت و مدیریت کنند. این جدول شامل اطلاعاتی مانند نوع، اندازه، طول و تعداد هر میلگرد است و اطمینان می‌دهد که خرید، تحویل و نصب میلگردها مطابق با نقشه‌های تایید شده انجام شود. علاوه بر این، لیستوفر به عنوان مرجع برش و خمکاری میلگردها خارج از محل پروژه، ابزار کنترل کیفیت و مستندی برای مراجعات بعدی عمل می‌کند. با استفاده از آن می‌توان هزینه‌ها و بودجه پروژه را بهتر برآورد و مدیریت کرد و همچنین فرآیند ساخت و نصب را منظم، دقیق و ایمن‌تر پیش برد.
جمع بندی
در این مقاله به مفهوم لیستوفر میلگرد، انواع جدول لیستوفر، اهمیت آن در پروژه‌های عمرانی، نرم‌افزارهای مرتبط، نحوه تهیه و مزایای استفاده از آن پرداخته شد و به‌طور ویژه به لیستوفر میلگرد فونداسیون نیز اشاره گردید. به‌طور کلی، لیستوفر ابزاری است که تمام جزئیات مربوط به میلگردها را به‌صورت منظم ثبت می‌کند و باعث می‌شود مهندسان و پیمانکاران دید کاملی نسبت به مصرف مصالح داشته باشند. استفاده از لیستوفر نه تنها خطاها و اتلاف میلگرد را کاهش می‌دهد، بلکه برنامه‌ریزی خرید، مدیریت هزینه و اجرای دقیق آرماتوربندی را به شکل قابل‌توجهی تسهیل می‌کند، بنابراین یک ابزار حیاتی برای موفقیت هر پروژه ساختمانی به شمار می‌رود.
