در سازه‌های بتنی، نحوه اتصال میلگردها تأثیر مستقیم بر عملکرد فشاری و کششی آرماتورها دارد و انتخاب روش مناسب می‌تواند ایمنی و دوام سازه را به‌طور چشمگیری افزایش دهد. هرچند سال‌ها از وصله‌های پوششی، اتکایی و جوشی استفاده می‌شد، اما این روش‌ها همیشه امکان‌پذیر نیستند و محدودیت‌هایی مانند اشغال فضا، کاهش کیفیت اتصال یا نیاز به اجرای دشوار دارند. در چنین شرایطی، کوپلر میلگرد به‌عنوان یک راه‌حل مکانیکی دقیق و قابل‌اعتماد وارد عمل می‌شود و امکان اتصال دو میلگرد را با کمترین فضا و بیشترین استحکام فراهم می‌کند. در ادامه این مقاله، با انواع کوپلر میلگرد، شیوه اجرای آن‌ها و نکات مهمی که باید هنگام انتخاب و استفاده از این قطعات بدانید، آشنا خواهید شد.
لیست قیمت میلگرد تمامی کارخانجات در بازار امروز

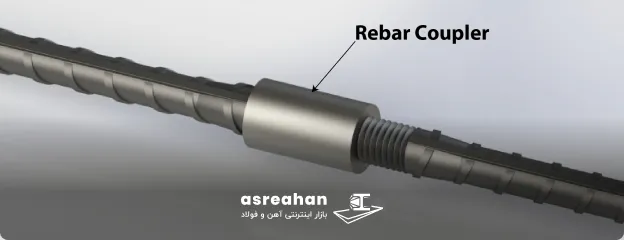

کوپلر یا کوپلینگ میلگرد چیست؟
کوپلر میلگرد یک اتصال مکانیکی است که برای وصله کردن دو میلگرد به یکدیگر در فرآیند آرماتوربندی به کار می‌رود. این قطعه معمولاً به شکل استوانه‌ای ساخته شده و از جنس فولاد مقاوم است تا تحمل نیروهای کششی و فشاری را داشته باشد. استفاده از کوپلر به جای اورلپ سنتی، علاوه بر کاهش مصرف میلگرد، باعث ساده‌تر شدن آرماتوربندی و افزایش دقت اجرای سازه می‌شود. با نصب کوپلر، اتصال میلگردها به صورت محکم و ایمن برقرار شده و امکان انتقال بار به شکل مؤثر فراهم می‌شود.
انواع کوپلر میلگرد
کوپلرهای میلگرد در انواع مختلفی تولید می‌شوند، اما هر نوع آن برای همه بخش‌های سازه مناسب نیست. اتصال میلگرد به روش کوپلینگ بسته به کاربرد و نوع میلگرد، به دسته‌های مختلف تقسیم می‌شود که در ادامه با مهم‌ترین آن‌ها آشنا خواهید شد.

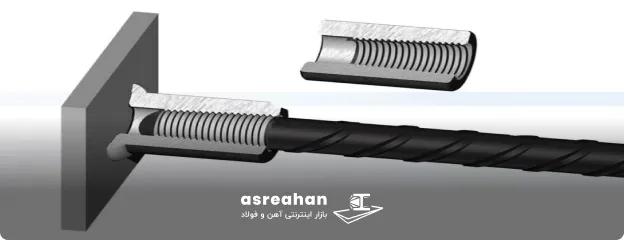

کوپلر جوشی
کوپلر جوشی یکی از انواع پرکاربرد کوپلرها است که به‌جای جوش مستقیم میلگردها، خود کوپلر به سازه فلزی متصل می‌شود. این روش اتصال، سرعت اجرای کار را افزایش می‌دهد و در پروژه‌هایی که امکان یا ایمنی جوشکاری مستقیم میلگرد محدود است، انتخابی مناسب و مطمئن به شمار می‌رود.

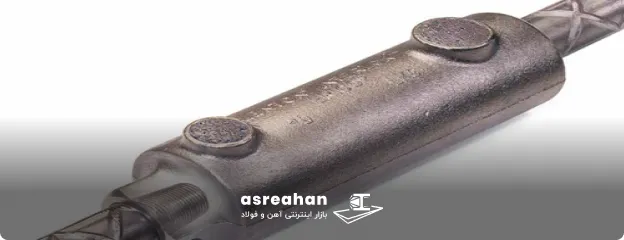

کوپلر گروتی
کوپلر گروتی اغلب در پروژه‌های سازه‌ای پیش‌ساخته کاربرد دارد. در این روش، میلگرد قطعه اول با بخشی از سر بیرونی خود آماده اتصال می‌شود و در قطعه دوم، میلگردها داخل کوپلر قرار می‌گیرند و با استفاده از گروت (ملات ویژه یا بتن ریز) تثبیت می‌شوند. این نوع اتصال علاوه بر استحکام بالا، نصب سریع و دقیق را در سازه‌های پیش‌ساخته ممکن می‌کند.

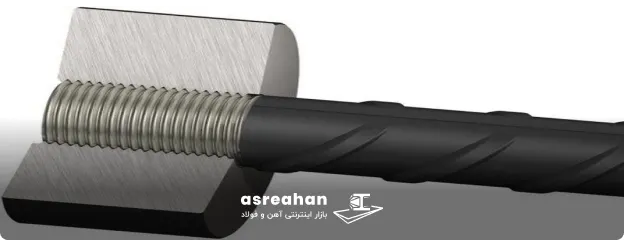

کوپلر انتهایی
کوپلر انتهایی میلگرد جایگزینی مدرن برای خم انتهایی میلگرد در تیرها و ستون‌ها است. این نوع کوپلر با حذف نیاز به خم‌های اضافی، فضای بیشتری برای بتن‌ریزی فراهم می‌کند و امکان استفاده از تعداد بیشتری میلگرد را در پروژه‌های ساختمانی ممکن می‌سازد، بدون آنکه مقاومت سازه کاهش یابد.

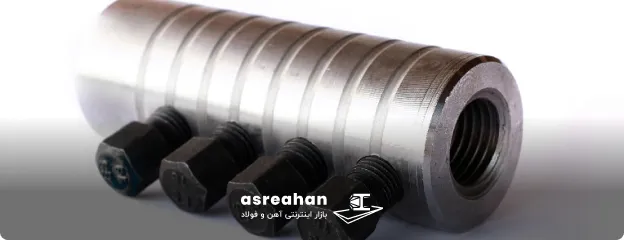

کوپلر پیچی
کوپلر پیچی که به آن کوپلر قفل‌شونده هم گفته می‌شود، نوعی اتصال مکانیکی برای وصله کردن میلگردها است. این کوپلر برای میلگردهایی با طول کوتاه‌تر از ۲۰ سانتی‌متر مناسب نیست و در چنین شرایطی کارایی ندارد. از مهم‌ترین کاربردهای کوپلر پیچی می‌توان به تقویت میلگردهای انتظار و بخش‌های بالایی سازه‌های بتنی اشاره کرد.

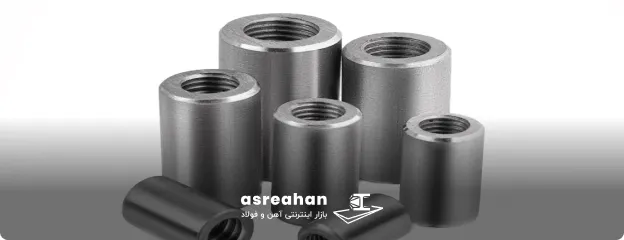

کوپلر تبدیل
کوپلر تبدیل برای اتصال دو میلگرد با سایزهای مختلف طراحی شده است. در این نوع اتصال، میلگرد با قطر بزرگ‌تر معمولاً در داخل کوپلر قرار می‌گیرد تا استحکام و پایداری اتصال حفظ شود. کوپلر تبدیل به دلیل قابلیت تطبیق با اندازه‌های مختلف، یکی از پرکاربردترین و انعطاف‌پذیرترین انواع کوپلر در پروژه‌های ساختمانی به شمار می‌رود.
کوپلر مخصوص آرماتور فشاری
کوپلر مخصوص آرماتور فشاری برای میلگردهایی با قطر بالاتر از ۲۰ میلی‌متر طراحی شده و هدف اصلی آن تحمل بارهای فشاری است. این نوع کوپلر باعث توزیع یکنواخت فشار بین میلگردها می‌شود و معمولاً در ساخت شبکه‌های مش میلگرد و بخش‌های باربر سازه کاربرد گسترده‌ای دارد.

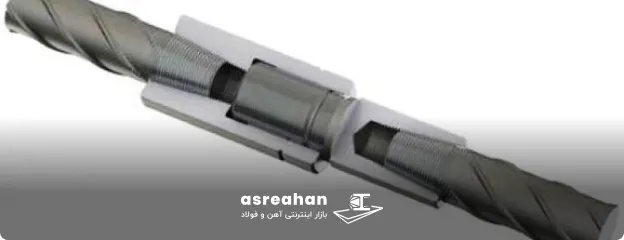

کوپلر موقعیت
کوپلر موقعیت از یک بخش نر و ماده همراه با یک مهره قفل‌کننده ساخته می‌شود و زمانی به‌کار می‌رود که میلگردها امکان جابه‌جایی نداشته باشند و به‌صورت مستقل داخل سازه بتنی نصب شده باشند.

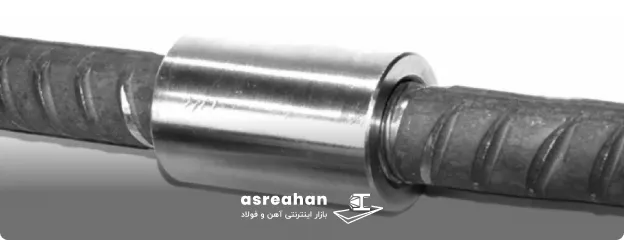

کوپلر رزوه چپ و راست (پیچی دو طرفه)
کوپلر رزوه چپ و راست، نوعی اتصال پیچی دو طرفه است که امکان وصل کردن میلگردها با جهت‌های مخالف را فراهم می‌کند. این کوپلر به‌ویژه زمانی کاربرد دارد که میلگردها قابلیت چرخش ندارند و نیاز به اتصال مطمئن و سریع وجود دارد. نام این محصول به دلیل داشتن رزوه راست‌گرد در یک سمت و چپ‌گرد در سمت دیگر انتخاب شده است.
کوپلر استاندارد با رزوه راست گرد
کوپلر استاندارد با رزوه راست‌گرد طوری طراحی شده که بتوان آن را در بخش‌های مختلف سازه به‌راحتی به کار برد. تنها نکته مهم هنگام استفاده از این کوپلر این است که یکی از میلگردهای متصل‌شونده باید توانایی چرخش را داشته باشد تا اتصال به درستی انجام شود و استحکام مطلوب در بتن حاصل شود.
مزایای استفاده از کوپلر میلگرد
استفاده از کوپلر میلگرد، راهکاری مؤثر و پرکاربرد در اتصالات میلگردها است که مزایای متعددی برای پروژه‌های عمرانی دارد:
- حفظ یکپارچگی و استحکام ساختاری سازه
- امکان استفاده در بخش‌های مختلف بتن با تنوع سایزی بالا
- سرعت بخشیدن به فرآیند آرماتوربندی و ساده‌تر کردن اجرای پروژه
- کاهش تراکم میلگردها در نقاط اتصال
- ایجاد انسجام بیشتر نسبت به اتصالات اورلب
- صرفه‌جویی در هزینه‌ها و حذف میلگردهای اضافی
- امکان استفاده از میلگردهای بزرگ حتی در ستون‌های با ابعاد کوچک
- افزایش مقاومت سازه در برابر زلزله و سایر بارهای طبیعی
با این حال، کوپلر میلگرد نیز معایبی نیز دارد که توجه به آن‌ها ضروری است:
- احتمال آسیب به سازه در صورت عدم تطابق سایز میلگرد و کوپلر
- دشواری در تأمین کوپلرهایی با قطر ۳۲ میلی‌متر یا بیشتر
- احتمال ایجاد ناهماهنگی در دو سر میلگرد و فرسایش سریع‌تر آن

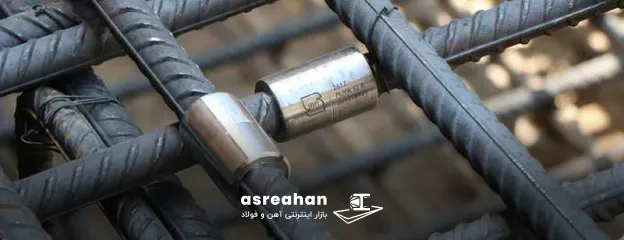

میلگرد کوپلر چه کاربردهایی دارد؟
کوپلر میلگرد در بخش‌های مختلف سازه‌های بتنی به کار می‌رود و نقش مهمی در افزایش سرعت اجرا و کیفیت آرماتوربندی دارد. این قطعه زمانی بیشترین کارایی را دارد که فضای اجرایی محدود باشد یا نیاز به ایجاد اتصالات مطمئن و بدون اورلپ احساس شود. مهم‌ترین کاربردهای کوپلر میلگرد عبارت‌اند از:
- اجرای دیوارهای دیافراگمی
- ساخت و اجرای سازه‌های بلندمرتبه
- پروژه‌های سدسازی
- احداث تونل‌ها
- به‌کارگیری در صنایع مختلف از جمله پتروشیمی
- استفاده در ساخت انواع پل‌ها
قیمت کوپلر میلگرد
قیمت کوپلر میلگرد به عواملی مثل نوع کوپلر، سایز میلگرد، کیفیت فولاد و نوسانات بازار آهن بستگی دارد. هرچه کوپلر استانداردتر و از فولاد مقاوم‌تری ساخته شده باشد، قیمت آن نیز بالاتر خواهد بود. همچنین مدل‌های مختلف مانند کوپلر پیچی، گروتی یا جوشی، هزینه‌های متفاوتی دارند. علاوه‌براین، سایز میلگرد که کوپلر برای آن ساخته می‌شود، استانداردهای رعایت‌شده در تولید و نوسانات بازار آهن‌آلات از عوامل تعیین‌کننده قیمت نهایی هستند.

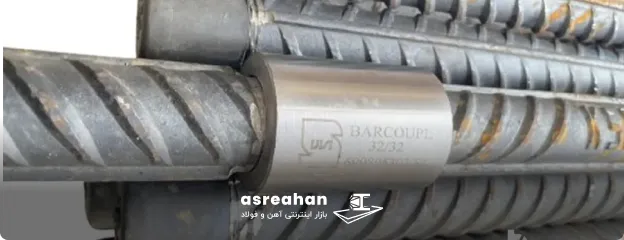

مراحل آموزش کوپلینگ میلگرد
اجرای کوپلر میلگرد معمولاً در چند مرحله انجام می‌شود تا اتصال نهایی از نظر استحکام، دقت و ایمنی کاملاً قابل‌اعتماد باشد. در اولین مرحله، سر میلگردها با دستگاه مخصوص برش و صاف‌کاری آماده‌سازی می‌شوند تا هیچ ناهمواری یا شکستگی روی سطح آن باقی نماند. سپس، نوبت به رزوه‌کاری میلگرد می‌رسد؛ جایی که با استفاده از دستگاه رزوه‌زن، دنده‌هایی استاندارد روی سر میلگرد ایجاد می‌شود تا امکان درگیری کامل با کوپلر فراهم گردد. در مرحله سوم، کوپلر روی رزوه میلگرد اول بسته و تا حد مشخص سفت می‌شود. پس از آن، میلگرد دوم وارد کوپلر شده و رزوه آن نیز درگیر می‌شود تا اتصال دو طرفه کامل شکل بگیرد. در نهایت، با استفاده از آچار گشتاور یا ابزارهای تست اتصال، میزان سفتی و کیفیت درگیری بررسی شده و از سلامت اتصال اطمینان حاصل می‌شود. انجام دقیق این مراحل، کلید ایجاد یک وصله مطمئن، مقاوم و مطابق با استانداردهای سازه‌ای است.
جمع‌بندی
کوپلر میلگرد به‌عنوان یکی از پیشرفته‌ترین و کاربردی‌ترین روش‌های اتصال میلگرد در سازه‌های بتنی، توانسته جایگزین مناسبی برای روش‌های سنتی مانند اورلپ و جوشکاری شود. این قطعه با ایجاد اتصال مطمئن، یکنواخت و استاندارد، هم به سبک‌تر شدن سازه کمک می‌کند و هم سرعت و دقت اجرای پروژه را افزایش می‌دهد. انتخاب صحیح نوع کوپلر، تطبیق آن با سایز میلگرد و رعایت اصول اجرایی اهمیت زیادی دارد تا از بروز مشکلات احتمالی جلوگیری شود. اگر قصد دارید آرماتوربندی پروژه‌تان را اصولی‌تر، اقتصادی‌تر و مقاوم‌تر انجام دهید، آشنایی با انواع کوپلر و نحوه اجرای آن می‌تواند نقش بسیار مهمی در کیفیت نهایی سازه داشته باشد.
