انتخاب طول مناسب تیرآهن یکی از مهم‌ترین عوامل در اجرای سقف سازه‌ها است. اگر طول تیرآهن بیش از حد مجاز باشد، باعث افزایش بار مرده ساختمان می‌شود. از طرفی انتخاب طول کمتر از حد نیاز می‌تواند موجب کاهش بهره‌وری و بروز خطرات جدی شود. بنابراین، آگاهی از حداکثر طول تیرآهن در سقف و عواملی که بر آن تأثیر می‌گذارند، برای تضمین ایمنی و مقاومت بالای ساختمان ضروری است. در ادامه این مقاله، به طور جامع به بررسی حداکثر طول تیرآهن در سقف، فاصله استاندارد تیر سقف در انواع سقف‌ها، تعیین سایز مناسب تیرآهن در ساختمان خواهیم پرداخت.

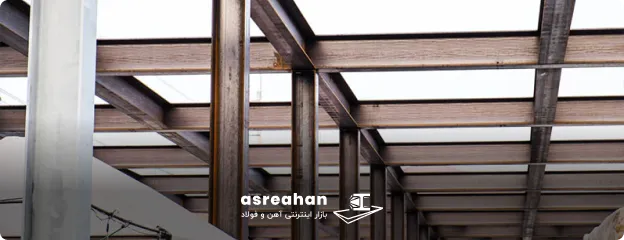

حداکثر طول تیرآهن در سقف ساختمان چقدر است؟
حداکثر طول استاندارد تیرآهن در سقف ساختمان معمولاً بین ۷ تا ۸ متر است، اما در شرایط خاص و با طراحی دقیق می‌توان این مقدار را تا حدود ۱۰ تا ۱۲ متر نیز افزایش داد. انتخاب طول بیش از این مقدار مستلزم توجه به اصول فنی و انجام محاسبات دقیق مهندسی است تا از بروز مشکلاتی مانند خمش، کمانش یا افت ایمنی سازه جلوگیری شود. اگر طول دهانه بیشتر از حد استاندارد باشد، بهتر است از مقاطع جایگزین مانند خرپا، تیرآهن‌های لانه‌زنبوری و تیرآهن‌های دوبل استفاده کنید که ضمن افزایش مقاومت خمشی و کاهش وزن سازه، امکان پوشش دهانه‌های وسیع‌تر را فراهم می‌کنند.
همچنین، عواملی همچون نوع مقطع فولادی، کیفیت مصالح، میزان بارگذاری و شرایط محیطی در تعیین طول مجاز تیرآهن نقش مهمی ایفا می‌کنند. به همین دلیل، تعیین طول تیرآهن باید بر اساس محاسبات مهندسی و استانداردهای ساختمانی انجام گیرد تا پایداری و ایمنی سازه تضمین شود.
وظایف تیرآهن سقف ساختمان
تیرآهن یکی از مهم‌ترین مقاطع فولادی در ساختمان‌سازی به شمار می‌رود که در تقویت و پایداری سازه نقشی اساسی دارد. این مقطع در بخش‌های مختلف سازه مانند سقف، ستون، خرپا و تیرهای اصلی دیده می‌شود. مهم‌ترین وظیفه تیرآهن، انتقال بارهای وارده از تیرهای فرعی به ستون‌ها و سایر مقاطع حامل است. از آنجایی که اتصال تیرآهن به ستون‌ها به‌صورت مستقیم انجام نمی‌شود، معمولاً برای افزایش استحکام و پایداری، تیرآهن اصلی به شکل عرضی به سایر اجزای سازه مانند خرپا و ستون‌ها متصل می‌گردد. این روش موجب افزایش مقاومت در برابر فشارهای خمشی و تنشی شده و ایمنی کلی سازه را تضمین می‌کند.
دهانه تیرآهن و تاثیر آن بر طول مجاز تیر سقف
دهانه تیر به فاصله‌ای گفته می‌شود که تیرآهن قادر به پوشش آن است و بر اساس این معیار، جهت مجاز تیر مورد ارزیابی قرار می‌گیرد. این دهانه توان تحمل بار مشخصی را دارد و هرچه ابعاد و مقطع تیرآهن بزرگ‌تر باشد، امکان افزایش طول دهانه نیز فراهم می‌شود. به‌طور کلی، حداکثر طول تیرآهن در سقف به عوامل گوناگونی بستگی دارد که دهانه تیر یکی از مهم‌ترین آن‌ها محسوب می‌شود. در واقع، اندازه دهانه تیر در تعیین حداکثر طول تیر نقش کلیدی دارد و می‌تواند بر هزینه‌های تمام‌شده اجرای سقف نیز تاثیر مستقیم بگذارد. همچنین باید توجه داشت که تمامی مراحل طراحی و اجرای سقف لازم است زیر نظر مهندسان و متخصصان باتجربه انجام گیرد تا ایمنی سازه به بهترین شکل تضمین شود.

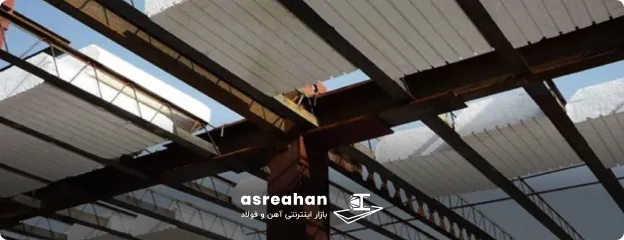

عوامل تاثیر گذار در تعیین حداکثر طول تیرآهن سقف
حداکثر طول تیرآهن سقف تحت تأثیر مجموعه‌ای از عوامل متنوع قرار دارد که از جمله این عوامل می‌توان به نوع سقف اجرا شده، دهانه بین تکیه‌گاه‌ها، تعداد طبقات ساختمان، فاصله ستون‌ها و جزئیات نقشه سازه اشاره کرد. علاوه بر این، حداقل و حداکثر فاصله بین آن‌ها نیز نقش مهمی در برآورد حداکثر طول تیرآهن در سقف دارد. به همین دلیل، اعداد و مقادیری که در منابع مختلف برای طول تیرآهن ذکر می‌شوند، صرفاً به‌صورت تقریبی هستند و مقدار دقیق آن باید بر اساس شرایط واقعی پروژه و کاربری ساختمان تعیین شود. به بیان ساده‌تر، حداکثر طول تیرآهن در هر پروژه ساختمانی به طراحی سازه و نیازهای خاص آن بستگی خواهد داشت.
فاصله استاندارد تیرآهن سقف در انواع سقف‌ها
تعیین فاصله مناسب بین تیرآهن‌ها، نقش کلیدی در ایمنی و دوام سقف سازه دارد. این فاصله بسته به نوع سقف متفاوت است و اگر استاندارد رعایت نشود، ممکن است سقف دچار تغییر شکل یا ترک شود. در ادامه فاصله استاندارد تیرآهن در انواع سقف‌ها را بررسی می‌کنیم.
- سقف کرومیت: در سقف‌های کرومیت، برای پر کردن فاصله خالی میان تیرچه‌ها از قالب‌های ثابت مختلفی مانند بلوک‌های سیمانی، طاق ضربی، کامپوزیت و پلی‌استایرن استفاده می‌شود. فاصله استاندارد تیرآهن در این نوع سقف‌ها معمولاً بین ۷۵ تا ۱۰۰ سانتی‌متر است و مقدار دقیق آن بسته به نوع قالب و ویژگی‌های سازه متفاوت خواهد بود.
- سقف کامپوزیت: سقف کامپوزیت از ترکیب فولاد و بتن ساخته می‌شود و برخلاف سقف‌های سنتی، بلوک سفالی در آن استفاده نمی‌شود. این نوع سقف، به دلیل ساختار سبک و مستحکمی که دارد، اغلب برای عبور تاسیسات و لوله‌کشی‌های آب و برق کاربرد دارد.
- سقف طاق ضربی: سقف طاق ضربی یکی از قدیمی‌ترین روش‌های اجرای سقف در ایران است که با آجر فشاری و ملات گچ و خاک ساخته می‌شود. فاصله بین تیرآهن‌ها در سقف طاق ضربی معمولاً بین ۹۰ تا ۱۱۰ سانتی‌متر در نظر گرفته می‌شود.

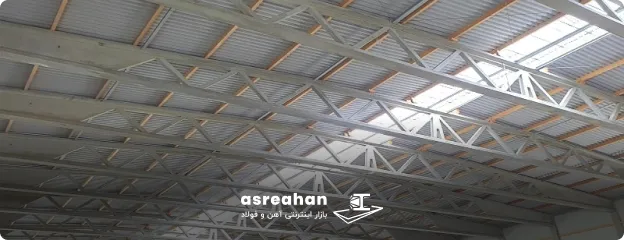

تعیین سایز مناسب تیرآهن سقف ساختمان
جهت تعیین سایز مناسب تیرآهن سقف ساختمان، در نظر گرفتن چند عامل اساسی ضروری است. مهم‌ترین عاملی که در تعیین سایز مؤثر هستند، میزان بار مرده و زنده‌ای است که سقف باید تحمل کند. بار مرده شامل وزن تیرآهن، مصالح و اجزای ثابت ساختمان است و بار زنده مربوط به وزن افراد، لوازم و تغییرات احتمالی در طول بهره‌برداری می‌شود. علاوه بر این، مواردی مانند نوع سقف، نوع سازه، طول دهانه و حتی شرایط اقلیمی منطقه نیز در تعیین سایز مناسب اهمیت دارند.
به‌طور کلی می‌توان گفت:
- برای دهانه‌های کوچک تا حدود ۴ متر، استفاده از تیرآهن‌های شماره ۱۴ یا ۱۶ رایج است.
- در دهانه‌های متوسط بین ۴ تا ۶ متر، معمولاً تیرآهن‌های شماره ۱۸ یا ۲۰ انتخاب می‌شوند.
- برای دهانه‌های بزرگ‌تر از ۶ متر نیز تیرآهن‌های شماره ۲۲ و بالاتر توصیه می‌شوند.
کاربرد سایزهای مختلف تیرآهن در ساختمان
تیرآهن‌ها در سایزهای متنوعی تولید می‌شوند و هر سایز متناسب با نیازهای خاص سازه مورد استفاده قرار می‌گیرد. انتخاب سایز درست تیرآهن، نقش مهمی در استحکام، پایداری و بهینه‌سازی هزینه‌های ساخت‌وساز دارد. در ادامه به کاربرد رایج‌ترین سایزهای تیرآهن در ساختمان اشاره می‌کنیم:
- تیرآهن سایز ۱۲: این نوع تیرآهن به دلیل ابعاد متعادل خود، معمولاً در بخش‌هایی از ساختمان که به مقاومت متوسط نیاز دارند، به کار می‌رود. کاربرد اصلی این مقطع بیشتر در اجرای سقف طبقات، ساخت تیرهای فرعی و همچنین ستون‌ها است.
- تیرآهن سایز ۱۴: تیرآهن ۱۴ به دلیل ابعاد و استحکام بالاتر، گزینه‌ای مناسب برای بخش‌هایی از سازه است که نیاز به مقاومت بیشتری دارند. این سایز معمولاً در اجرای سقف‌ها، ساخت ستون‌ها، نصب نعل درگاه و همچنین در اجرای خرپا مورد استفاده قرار می‌گیرد.
- تیرآهن سایز ۱۶: تیرآهن ۱۶ به دلیل ابعاد و ویژگی‌های خود از استحکام و مقاومت بالایی برخوردار است و معمولاً در بخش‌های کلیدی ساختمان‌سازی مانند اجرای خرپا، ساخت پل‌های لانه‌زنبوری، نعل درگاه، تیرهای فرعی و همچنین پوشش سقف به‌کار گرفته می‌شود.
- تیرآهن سایز ۱۸: این نوع تیرآهن بیشتر در بخش‌هایی از ساختمان به کار می‌رود که استحکام بالاتر و تحمل بار بیشتری لازم است. همچنین تیرآهن ۱۶ یکی از پرکاربردترین مقاطع در اجرای ستون‌های اصلی سازه محسوب می‌شود.
- تیرآهن سایز ۲۰: این تیرآهن به دلیل ابعاد نسبتاً بزرگ و توان تحمل بار بالا، مناسب پروژه‌های سنگین و بخش‌هایی از ساختمان است که تحت فشار شدید قرار می‌گیرند. به طور معمول از این سایز تیرآهن در احداث طبقات پایین ساختمان‌های سنگین استفاده می‌شود.

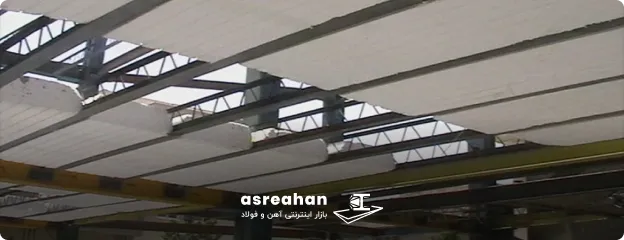

حداکثر طول تیر فلزی در سازه‌های مختلف
تیرآهن بسته به نوع سازه و نیاز پروژه، می‌تواند به شکل تیرآهن معمولی، لانه‌زنبوری، دوبل یا تیر ورق سفارشی طراحی و اجرا شود. به طور معمول، طول استاندارد این مقاطع بین ۷ تا ۸ متر در نظر گرفته می‌شود، اما در پروژه‌های خاص و با رعایت محاسبات مهندسی می‌توان آن را تا حدود ۱۲ متر افزایش داد. طول نهایی تیر فلزی به عوامل مهمی مانند نوع سازه، تعداد طبقات، بارهای مرده و زنده و اندازه دهانه سقف وابسته است. افزایش طول بیش از حد می‌تواند موجب افزایش بار مرده و کاهش ایمنی شود، بنابراین در دهانه‌های وسیع‌تر معمولاً استفاده از خرپا یا تیرهای تقویتی پیشنهاد می‌شود.
حداکثر طول تیر لانه زنبوری
حداکثر طول تیر لانه زنبوری بسته به نوع سازه و کاربری آن مشخص می‌شود. این مقطع فولادی به دلیل سبکی وزن و افزایش مقاومت خمشی، به یکی از گزینه‌های محبوب در ساخت اسکلت‌های فلزی تبدیل شده است و می‌تواند در کاهش هزینه‌ها نیز موثر باشد. تیر لانه‌زنبوری معمولاً با برش و جوشکاری تیرآهن‌های ساده تولید می‌شود و ارتفاع آن حدود ۱.۵ برابر نمونه‌های معمولی است. طول استاندارد این تیرها اغلب تا ۱۲ متر است، اما در فرآیند تولید امکان افزایش طول تا ۱۵ تا ۲۰ متر نیز وجود دارد و حتی سفارش طول‌های بیشتر از ۲۰ متر نیز ممکن است. رعایت طول مجاز تیر لانه‌زنبوری برای حفظ ایمنی سقف و جلوگیری از خیز و کاهش مقاومت سازه، اهمیت ویژه‌ای دارد و باید هنگام اعمال بارهای سقف به آن توجه شود.
حداکثر عرض سقف بدون ستون
حداکثر عرض یا دهانه سقف، به بیشترین فاصله‌ای گفته می‌شود که می‌توان بدون استفاده از ستون‌های میانی پوشش داد. این مقدار بسته به نوع سقف و نوع سازه متفاوت است. در سقف‌های سنگین معمولاً این دهانه بین ۶ تا ۸ متر محدود می‌شود، اما در سقف‌های سبک‌تر یا سقف‌های مدرن با فناوری‌های جدید، امکان افزایش آن تا حدود ۱۸ متر نیز وجود دارد.
عواملی همچون نوع سقف، تعداد طبقات ساختمان، ابعاد و وزن کلی سازه و حتی روش اجرا، در تعیین این حداکثر فاصله نقش دارند. علاوه بر این، فاصله‌گذاری تیرآهن‌ها نیز با توجه به مدل سقف و مصالح پرکننده متغیر است که معمولاً در بازه‌ای بین ۷۰ تا ۱۳۰ سانتی‌متر قرار می‌گیرد.

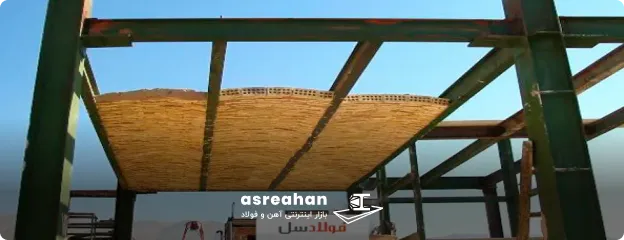

سقف طاق ضربی چیست؟
سقف طاق ضربی یکی از روش‌های سنتی و پرکاربرد در معماری ایران به شمار می‌رود که در بسیاری از شهرهای تاریخی مانند یزد و اصفهان رایج بوده است. در این نوع سقف معمولاً با ایجاد خیز بلند و فرم نیم‌دایره‌ای، دهانه‌هایی تا حدود ۶ متر نیز پوشش داده می‌شود. هرچند این سقف در برابر نیروهای جانبی همچون زلزله یا بارهای سنگین ناشی از بارندگی طولانی‌مدت، عملکرد چندان مطلوبی ندارد، اما به دلیل ظاهر زیبا و جلوه خاصی که به بنا می‌بخشد، همچنان مورد توجه قرار دارد.
با پیشرفت صنعت ساختمان‌سازی، روش‌های نوین مانند سقف تیرچه بلوک و تیرچه کرومیت به تدریج جایگزین طاق ضربی شدند. با این حال، هزینه کمتر اجرا و جلوه معماری چشم‌نواز باعث شده این نوع سقف هنوز هم در برخی پروژه‌ها استفاده شود. اجرای درست سقف طاق ضربی نیازمند مهارت و تجربه بالای استادکاران حرفه‌ای است. به طور کلی، سقف طاق ضربی همانند سایر سیستم‌های سنتی و مدرن، مزایا و محدودیت‌های خاص خود را دارد و انتخاب آن باید با توجه به نیاز و شرایط پروژه صورت گیرد.
جمع‌بندی
همانطور که اشاره شد، حداکثر طول تیرآهن در سقف به عوامل متعددی مانند نوع سقف، بارهای وارد بر سازه، دهانه تیر و جنس مقطع فولادی بستگی دارد. انتخاب طول و سایز مناسب تیرآهن مقاومت و ایمنی ساختمان را تضمین می‌کند و از هدررفت مصالح و افزایش هزینه‌های غیرضروری جلوگیری می‌کند. همچنین بررسی فاصله استاندارد تیرآهن و آشنایی با انواع مقاطع مانند تیر لانه‌زنبوری، امکان طراحی بهینه و پوشش دهانه‌های وسیع‌تر را فراهم می‌کند.
