نحوه محاسبه تیرآهن مورد نیاز ساختمان

تیرآهن یکی از مهم‌ترین مصالح در اجرای اسکلت فلزی ساختمان است و میزان مصرف آن نقش مستقیمی در هزینه‌های ساخت، وزن سازه و کیفیت نهایی پروژه دارد. به همین دلیل، تخمین دقیق مقدار تیرآهن مورد نیاز پیش از شروع عملیات اجرایی، به سازندگان و مهندسان کمک می‌کند تا علاوه بر کنترل هزینه‌ها، از انتخاب مقاطع نامناسب یا خرید بیش از نیاز جلوگیری کنند.

محاسبه تیرآهن مورد نیاز ساختمان به عوامل مختلفی مانند مساحت بنا، تعداد طبقات، نوع اسکلت، فاصله بین ستون‌ها، نوع سقف، میزان بارهای وارد بر سازه و شرایط جغرافیایی محل پروژه بستگی دارد. به همین دلیل، نمی‌توان برای تمام ساختمان‌ها مقدار مشخصی را در نظر گرفت. در این مقاله، نحوه محاسبه تیرآهن مورد نیاز ساختمان برای سازه‌های یک، دو و سه طبقه را بررسی می‌کنیم. همچنین، با ارائه فرمول‌ها و جداول کاربردی، روش تخمین مقدار تیرآهن مورد نیاز را توضیح می‌دهیم.

چرا محاسبه دقیق مقدار تیرآهن در ساخت ساختمان اهمیت دارد؟

محاسبه مقدار تیرآهن مورد نیاز یکی از مراحل مهم در برنامه‌ریزی و اجرای اسکلت فلزی ساختمان است. انتخاب نوع و سایز مقطع و تعیین میزان مصرف آن باید متناسب با شرایط سازه، بارهای واردشده و الزامات طراحی انجام شود. میزان تیرآهن مورد استفاده در یک ساختمان به عواملی مانند تعداد طبقات، ابعاد دهانه‌ها، نوع اسکلت و بارهای وارد بر سازه بستگی دارد. بنابراین نمی‌توان برای تمام پروژه‌ها مقدار مشخصی تیرآهن در نظر گرفت. انتخاب مقطع مناسب باید بر اساس محاسبات سازه‌ای انجام شود تا اعضای فولادی بتوانند بارهای واردشده را به شکل ایمن تحمل و منتقل کنند.

از طرف دیگر، برآورد دقیق وزن و تعداد تیرآهن مورد نیاز، نقش مهمی در مدیریت هزینه‌های پروژه دارد. اگر مقدار مصالح کمتر از نیاز واقعی محاسبه شود، احتمال توقف کار و خرید مجدد در زمان اجرا افزایش پیدا می‌کند. خرید بیش از اندازه نیز سرمایه بیشتری را درگیر کرده و هزینه‌های اضافی مانند حمل و نگهداری به پروژه تحمیل می‌کند. به همین دلیل، محاسبه تیرآهن ساختمان پیش از شروع خرید، علاوه بر جنبه فنی، از نظر اقتصادی نیز اهمیت زیادی دارد.

نحوه محاسبه تیرآهن مورد نیاز ساختمان

برای برآورد مقدار تیرآهن مورد نیاز یک ساختمان، ابتدا باید اطلاعات اصلی پروژه مانند مساحت زیربنا، تعداد طبقات، نوع اسکلت، سیستم باربری و میزان فولاد مصرفی در هر متر مربع مشخص شود. برخلاف تصور عمومی، تعداد تیرآهن مورد نیاز ساختمان تنها با توجه به متراژ بنا تعیین نمی‌شود. چرا که شرایط طراحی و بارهای وارد شده می‌توانند میزان مصرف تیرآهن را تغییر دهند.

در یک محاسبه اولیه، ابتدا زیربنای کل ساختمان به دست می‌آید. سپس با توجه به نوع سازه و مقدار تقریبی مصرف تیرآهن در هر متر مربع، وزن مورد نیاز برآورد می‌شود. پس از مشخص شدن وزن کلی تیرآهن، مقدار پرت احتمالی ناشی از برش، اتصالات و شرایط اجرایی نیز در نظر گرفته می‌شود. در نهایت می‌توان هزینه خرید تیرآهن را بر اساس قیمت روز بازار محاسبه کرد.

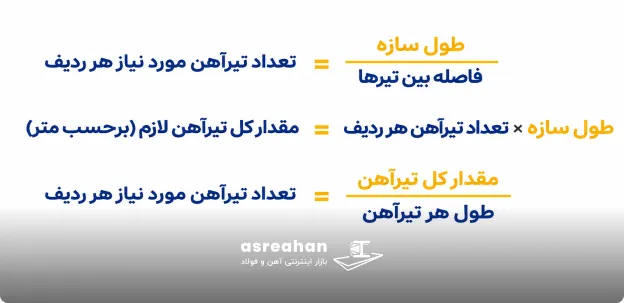

فرمول‌های ساده برای محاسبه تیرآهن مورد نیاز ساختمان به شکل زیر هستند:

زیربنای کل ساختمان = مساحت هر طبقه × تعداد طبقات

وزن تقریبی تیرآهن مورد نیاز = زیربنای کل × میزان مصرف تیرآهن در هر متر مربع

وزن نهایی تیرآهن = وزن تقریبی + مقدار پرت مصالح

هزینه خرید تیرآهن = وزن نهایی × قیمت روز هر کیلوگرم تیرآهن

محاسبه تیرآهن ساختمان یک طبقه

برای محاسبه تیرآهن مورد نیاز یک ساختمان یک طبقه، عواملی مانند متراژ، نوع اسکلت، فاصله تیرها و تعداد ستون‌ها باید بررسی شود. در ساختمان‌های فلزی یک طبقه، معمولاً از تیرآهن‌های سایز ۱۲ یا ۱۴ استفاده می‌شود؛ زیرا بار وارده کمتر است و استفاده از مقاطع سنگین‌تر هزینه پروژه را افزایش می‌دهد.

به‌طور معمول، این سازه‌ها شامل تیرهای اصلی و فرعی هستند که تعداد و فاصله آن‌ها توسط مهندس سازه تعیین می‌شود. برای مثال، یک ساختمان ۱۰۰ متری با ۴ تیر اصلی و ۱۰ تیر فرعی، حدود ۱۴۰ متر تیرآهن نیاز دارد که با در نظر گرفتن طول ۱۲ متری هر شاخه، نزدیک به ۱۲ شاخه تیرآهن خواهد شد. تعداد تیرآهن مورد نیاز برای ستون‌ها نیز باید به این مقدار اضافه شود.

به‌صورت تقریبی، ساختمان‌های فلزی یک طبقه بین ۴۰ تا ۷۰ کیلوگرم آهن‌آلات به ازای هر متر مربع مصرف می‌کنند؛ بنابراین یک سازه ۱۰۰ متری حدود ۴ تا ۷ تن آهن نیاز خواهد داشت. البته مقدار دقیق تیرآهن باید بر اساس نقشه سازه، نوع سقف و محاسبات مهندسی تعیین شود.

محاسبه تیرآهن ساختمان دو طبقه

در ساختمان‌های دو طبقه به دلیل افزایش وزن سازه و بار واردشده به اسکلت، مقدار تیرآهن مصرفی نسبت به ساختمان‌های یک طبقه بیشتر است. به همین دلیل باید از مقاطع مقاوم‌تر استفاده شود تا توان تحمل وزن طبقات را داشته باشند. معمولاً تیرآهن‌های سایز ۱۴ و ۱۶ در بسیاری از این سازه‌ها کاربرد دارند، اما انتخاب نهایی سایز به عواملی مانند طول دهانه، نوع سقف، تعداد ستون‌ها و محاسبات مهندس سازه بستگی دارد.

برای محاسبه مقدار تیرآهن مورد نیاز، ابتدا تعداد تیرهای اصلی و فرعی، طول آن‌ها و تعداد ستون‌ها مشخص می‌شود. سپس با تقسیم مجموع طول تیرها بر طول استاندارد هر شاخه (معمولاً ۱۲ متر)، تعداد شاخه‌های مورد نیاز به دست می‌آید. در ساختمان‌های دو طبقه، علاوه بر افزایش تعداد تیرآهن‌ها، معمولاً وزن مقاطع نیز بیشتر می‌شود و همین موضوع باعث افزایش هزینه خرید و اجرای اسکلت خواهد شد.

محاسبه تیرآهن ساختمان سه طبقه

در ساختمان‌های سه طبقه به دلیل افزایش وزن سازه و بارهای وارد شده، استفاده از تیرآهن‌های مقاوم‌تر اهمیت بیشتری پیدا می‌کند. معمولاً در این ساختمان‌ها از مقاطع بزرگ‌تر مانند تیرآهن‌های سایز ۱۶، ۱۸ و بالاتر استفاده می‌شود که انتخاب دقیق آن به شرایط پروژه، نوع سقف، فاصله ستون‌ها، ارتفاع ساختمان و محاسبات مهندس سازه بستگی دارد.

محاسبه تیرآهن در این نوع ساختمان‌ها نسبت به سازه‌های یک یا دو طبقه حساس‌تر است. زیرا عواملی مانند وزن طبقات، نیروهای جانبی ناشی از زلزله و ظرفیت باربری مقاطع باید به دقت بررسی شوند. انتخاب سایز نامناسب تیرآهن می‌تواند هم ایمنی سازه را کاهش دهد و هم هزینه‌های اضافی ایجاد کند.

برای برآورد اولیه، می‌توان تعداد تیرهای اصلی، فرعی و ستون‌ها را مشخص کرده و با توجه به طول استاندارد شاخه‌های تیرآهن، مقدار مورد نیاز را محاسبه کرد. به طور کلی، یک ساختمان سه طبقه با زیربنای مشابه در هر طبقه، تقریباً به سه برابر تیرآهن مورد نیاز یک ساختمان یک طبقه نیاز دارد. البته مقدار نهایی با توجه به طراحی سازه تغییر خواهد کرد.

جدول محاسبه تیرآهن مصرفی در ساختمان

برای تخمین مقدار تیرآهن مورد نیاز در پروژه‌های ساختمانی، می‌توان از جدول‌های محاسباتی به عنوان یک راهنمای اولیه استفاده کرد. این جدول‌ها اطلاعاتی مانند میزان تقریبی مصرف تیرآهن در ساختمان‌های با تعداد طبقات مختلف، تبدیل وزن تیرآهن به تعداد شاخه و مقایسه نیاز سازه‌های معمول را نشان می‌دهند.

جدول‌های زیر می‌توانند برای برآورد اولیه مقدار تیرآهن مورد نیاز مفید باشند. بااین‌حال، نباید از آن‌ها برای تعیین مقطع نهایی اعضای سازه استفاده کرد. مقدار نهایی تیرآهن مصرفی باید با توجه به عواملی مانند نوع اسکلت، ابعاد ساختمان، بارهای وارده، نقشه‌های اجرایی و نظر مهندس محاسب تعیین شود.

جدول ۱: میزان مصرف تیرآهن در انواع سازه‌ها بر اساس کیلوگرم بر متر مربع

جدول زیر، مقدار تقریبی مصرف تیرآهن در برخی سیستم‌های سازه‌ای رایج را بر اساس کیلوگرم به ازای هر متر مربع زیربنا نمایش می‌دهد. این مقادیر می‌توانند برای تخمین اولیه میزان فولاد مورد نیاز و پیش‌بینی هزینه‌های خرید تیرآهن مورد استفاده قرار گیرند.

لازم است توجه شود که میزان واقعی مصرف تیرآهن در هر ساختمان به شرایط مختلفی بستگی دارد. بنابراین مقدار نهایی باید پس از بررسی نقشه‌های سازه و تأیید مهندس محاسب مشخص شود.

جدول ۲: وزن تیرآهن ۱۲ متری در سایزها و استانداردهای مختلف

وزن شاخه‌های ۱۲ متری تیرآهن با توجه به عواملی مانند نوع مقطع، سایز، استاندارد تولید (مانند IPE، INP و HEB) و مشخصات کارخانه سازنده متفاوت است. به همین دلیل، برای محاسبه دقیق میزان فولاد مصرفی و تعداد شاخه‌های مورد نیاز، استفاده از جدول وزن تیرآهن و اطلاعات مندرج در جدول اشتال اهمیت زیادی دارد.

در جدول زیر، وزن تقریبی انواع تیرآهن ۱۲ متری در سایزها و استانداردهای مختلف ارائه شده است تا بتوان از آن برای برآورد اولیه وزن سازه و تبدیل وزن مورد نیاز به تعداد شاخه استفاده کرد.

جدول ۳: بررسی مقدار تیرآهن و هزینه تقریبی آن در ساختمان‌های یک تا سه طبقه

در جدول زیر، میزان تقریبی تیرآهن مورد نیاز برای ساختمان‌های یک تا سه طبقه با فرض زیربنای مشخص و اجرای اسکلت فلزی ارائه شده است. این اطلاعات می‌تواند دید اولیه‌ای از حجم تیرآهن مصرفی و هزینه احتمالی خرید آن در مراحل ابتدایی پروژه ایجاد کند.

چه عواملی بر قیمت و میزان مصرف تیرآهن ساختمان تأثیر می‌گذارند؟

میزان مصرف و هزینه تیرآهن در ساختمان فقط به متراژ پروژه وابسته نیست و عوامل مختلفی مانند مشخصات سازه، شرایط اجرایی و وضعیت بازار روی آن تأثیر می‌گذارند. مهم‌ترین عوامل عبارت‌اند از:

• نوع سازه و سیستم باربر: در سازه‌های فلزی، تیرآهن نقش اصلی در تحمل بار دارد و نوع سیستم مقاوم جانبی مانند قاب خمشی یا مهاربندی می‌تواند مقدار مصرف آن را تغییر دهد.
• تعداد طبقات و دهانه‌ها: افزایش تعداد طبقات و بزرگ‌تر شدن فاصله بین ستون‌ها باعث افزایش بار وارده و نیاز به استفاده از تیرآهن‌های سنگین‌تر می‌شود.
• نوع سقف: سیستم سقف مانند تیرچه‌بلوک، کامپوزیت یا دال بتنی بر نحوه انتقال بار و مقدار تیرآهن مورد نیاز تأثیر دارد.
• شرایط منطقه و الزامات طراحی: میزان خطر زلزله و ضوابط آیین‌نامه‌ای منطقه می‌تواند باعث انتخاب مقاطع مقاوم‌تر و افزایش وزن تیرآهن مصرفی شود.
• سایز و نوع تیرآهن: وزن و قیمت تیرآهن با توجه به نوع مقطع (IPE، INP یا هاش) و سایز آن متفاوت است و باید متناسب با نیاز سازه انتخاب شود.
• قیمت روز آهن: نوسانات بازار فولاد، هزینه تولید و شرایط عرضه و تقاضا نیز روی هزینه نهایی خرید تیرآهن تأثیر مستقیم دارند.

نکات مهم برای کاهش هزینه و محاسبه تیرآهن پروژه ساختمانی

محاسبه دقیق مقدار تیرآهن مورد نیاز، یکی از مهم‌ترین راهکارها برای کنترل هزینه‌های پروژه است. این برآورد باید بر اساس نقشه‌های سازه، نوع ساختمان و نظر مهندس سازه انجام شود تا از خرید اضافی یا کمبود مصالح جلوگیری شود.

برای کاهش هزینه، پیش از خرید باید نوع، سایز، وزن و تعداد تیرآهن‌های مورد نیاز مشخص شود. انتخاب مقاطع مناسب و خرید به‌اندازه نیاز پروژه، از افزایش هزینه‌های اضافی جلوگیری می‌کند. در کنار قیمت، کیفیت تیرآهن و اعتبار کارخانه تولیدکننده نیز اهمیت زیادی دارد. استفاده از محصولات نامرغوب یا دست‌دوم ممکن است در آینده هزینه‌های بیشتری به پروژه تحمیل کند و ایمنی سازه را کاهش دهد.

همچنین با توجه به نوسانات بازار آهن، بررسی قیمت تیرآهن امروز پیش از خرید اهمیت زیادی دارد. مقایسه قیمت‌ها، انتخاب زمان مناسب برای خرید و استفاده از مشاوره کارشناسان عصرآهن می‌تواند به کاهش هزینه نهایی پروژه کمک کند. ترکیب محاسبات فنی دقیق و خرید آگاهانه، بهترین روش برای کاهش هزینه تیرآهن در پروژه‌های ساختمانی است.

جمع بندی

محاسبه تیرآهن مورد نیاز ساختمان یکی از مراحل مهم در برآورد هزینه و اجرای اصولی اسکلت سازه است که باید بر اساس مشخصات فنی هر پروژه انجام شود. در این مقاله بررسی کردیم که برای تعیین مقدار تیرآهن مصرفی، عوامل مختلفی باید در نظر گرفته شوند. در نهایت، برای رسیدن به یک برآورد دقیق‌تر و جلوگیری از هزینه‌های اضافی، لازم است محاسبات نهایی بر اساس نقشه سازه و نظر مهندس محاسب انجام شود.
