در پروژههای عمرانی و ساختمانی، انتخاب مصالح با کیفیت و آزمایش ویژگیهای مکانیکی آنها نقش حیاتی در تضمین امنیت و پایداری سازهها دارد. میلگردها که بهعنوان اجزای حیاتی در تقویت بتن عمل میکنند، باید پیش از استفاده در سازهها از طریق آزمایشهای دقیق، مورد ارزیابی قرار گیرند. تست کشش میلگرد یکی از آزمونهای اساسی و ضروری است که به مهندسان امکان میدهد تا رفتار میلگردها را تحت بارهای کششی بسنجند و از مطابقت آنها با استانداردهای مورد نیاز اطمینان حاصل کنند. در این مقاله، به بررسی اهمیت تست کشش میلگرد، نحوه انجام آن، استانداردهای مرتبط و دیگر نکات ضروری خواهیم پرداخت.
لیست قیمت میلگرد تمامی کارخانجات در بازار امروز

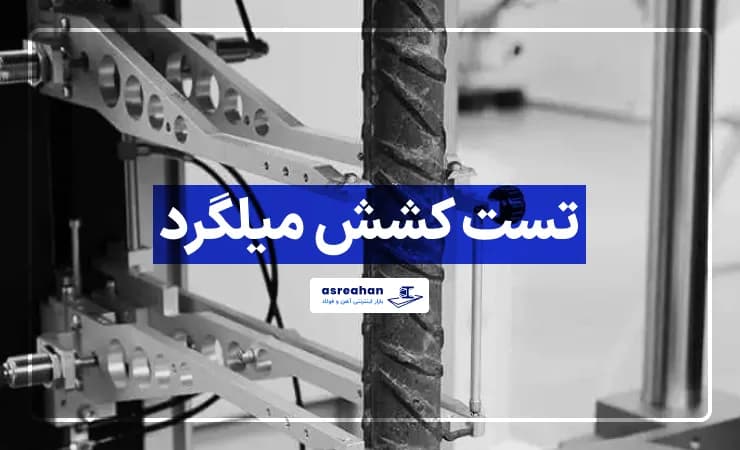

تست کشش میلگرد چیست؟

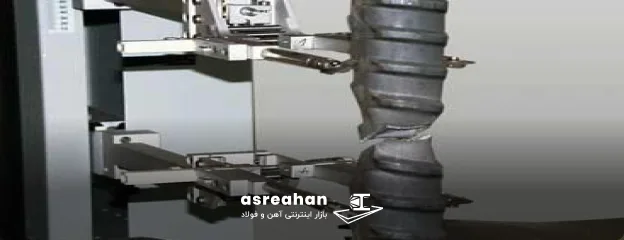

تست کشش میلگرد یک آزمایش استاندارد است که بهمنظور ارزیابی ویژگیهای مکانیکی میلگردها انجام میشود. در این آزمایش، میلگرد تحت کشش قرار میگیرد تا مشخص شود چگونه به تغییرات تنش و کرنش واکنش نشان میدهد. هدف اصلی این آزمایش اندازهگیری مقاومت میلگرد در برابر نیروهای کششی است که میتواند در شرایط واقعی بر آن وارد شود. طی تست کشش، میلگرد ابتدا تحت نیروی کششی افزایشی قرار میگیرد تا به نقطه شکست یا تغییر شکل دائمی برسد. در طول آزمایش، اطلاعاتی همچون استحکام کششی، حد تسلیم و قابلیت الاستیسیته میلگرد بهدست میآید. تست کشش میلگرد علاوه بر ارزیابی کیفیت آن، به تعیین میزان تطابق میلگرد با استانداردهای مشخص و نیازهای پروژه کمک میکند.
چرا انجام آزمایش کشش میلگرد ضروری است؟
انجام آزمایش کشش میلگرد برای اطمینان از ایمنی و کارایی سازهها ضروری است. یکی از دلایل اصلی اهمیت این آزمایش، بررسی دقیق ویژگیهایی مانند تنش تسلیم است. این پارامتر بهطور مشخص نشاندهنده نقطهای است که میلگرد از حالت الاستیک به حالت پلاستیک وارد میشود و تغییرات دائمی در آن ایجاد میگردد. اگر این ویژگی بهدرستی ارزیابی نشود، احتمال بروز خرابیهای ساختاری در آینده افزایش مییابد. آزمایش کشش میلگرد تضمین میکند که میلگرد در برابر بارهای وارده، تغییر شکلهای غیرقابل برگشت ایجاد نکند و همچنان استحکام لازم برای تحمل فشارهای مختلف را حفظ کند. همچنین این آزمایش بهعنوان ابزاری برای بررسی تطابق میلگرد با استانداردهای بینالمللی عمل میکند و از بروز مشکلات احتمالی در ساخت سازههای بتنی جلوگیری میکند.
نحوه انجام تست کشش میلگرد

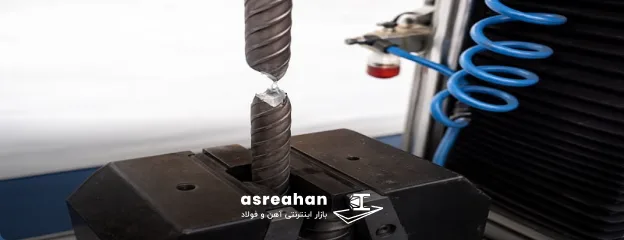

برای انجام تست کشش میلگرد، ابتدا نمونهای از میلگرد در دستگاه تست کشش قرار داده میشود. دو سر میلگرد بهوسیله گیرههای مخصوص ثابت میشود تا از حرکت آن در طول آزمایش جلوگیری گردد. سپس نیروی کششی بهطور تدریجی و با سرعت مشخص به میلگرد وارد میشود. در این حین، دستگاه با استفاده از سنسورهای پیشرفته تغییرات طول میلگرد، میزان بار وارده و رفتار کلی آن را تحت نظارت و ثبت قرار میدهد. این دادهها بهطور مستمر جمعآوری میشوند و بهکمک آنها نمودار تنش-کرنش میلگرد رسم میشود. از این نمودار، مقادیر کلیدی مانند تنش تسلیم، استحکام کششی نهایی و درصد ازدیاد طول قبل از شکست استخراج میشود. این اطلاعات به مهندسان کمک میکند تا ویژگیهای مکانیکی میلگرد را ارزیابی کرده و از تطابق آن با استانداردهای مورد نیاز اطمینان حاصل کنند.
شرایط انجام تست کشش میلگرد
برای انجام تست کشش میلگرد، لازم است که برخی شرایط و الزامات رعایت شود تا نتایج آزمایش معتبر و قابل اعتماد باشند. مهمترین شرایط عبارتند از:
- نمونهای که برای آزمایش انتخاب میشود باید کاملاً سالم و فاقد هرگونه آسیبدیدگی مانند زنگزدگی، ترک یا نقصهای سطحی باشد.
- طول و قطر میلگرد نمونه باید مطابق با استانداردهای بینالمللی و ملی تعیین شده باشد. این مقادیر باید بهگونهای انتخاب شوند که شرایط آزمایش دقیق و قابل مقایسه با نمونههای مشابه باشند.
- سرعت اعمال نیروی کششی به میلگرد باید بر اساس آییننامههای مشخص تنظیم شود.
- دستگاه تست کشش باید بهطور دقیق کالیبره شده و تاییدیههای لازم را داشته باشد.
- اپراتور آزمایش باید آموزشدیده و آشنا با فرآیندهای دقیق تست کشش باشد. داشتن مهارت کافی برای تنظیم دستگاه، بارگذاری صحیح نمونه و ثبت دقیق دادهها از اهمیت بالایی برخوردار است.
استانداردهای مرتبط با آزمایش کشش میلگرد

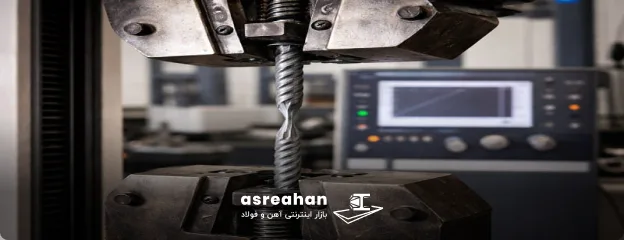

آزمایش کشش میلگرد بر اساس استانداردهای مختلف بینالمللی و ملی انجام میشود تا اطمینان حاصل شود که میلگردها از نظر مکانیکی توانایی لازم برای استفاده در سازههای بتنی را دارند. استانداردهایی همچون ASTM A615 و استاندارد ملی ایران، دقیقاً ویژگیهای کششی میلگردها، از جمله حد تسلیم، استحکام کششی و درصد ازدیاد طول را تعیین میکنند. علاوه بر این، این استانداردها جزئیات مربوط به نحوه آمادهسازی نمونهها، روشهای بارگذاری، نرخ اعمال نیرو و نحوه ثبت دادهها را مشخص میکنند. هدف از این مقررات این است که نتایج آزمایشها در مراکز مختلف تست قابل مقایسه و اعتبارسنجی باشد، تا کیفیت میلگردها در پروژههای مختلف تضمین شود.
انواع دستگاه تست کشش میلگرد
دستگاههای تست کشش میلگرد بهطور کلی در چندین نوع مختلف طراحی میشوند که هرکدام ویژگیها و کاربردهای خاص خود را دارند. انواع اصلی دستگاههای تست کشش میلگرد عبارتند از:
- دستگاه کشش هیدرولیکی: این دستگاه از سیستم هیدرولیکی برای اعمال نیروی کششی به میلگرد استفاده میکند. با افزایش تدریجی فشار هیدرولیکی، نیروی کششی به میلگرد وارد شده و این امکان را فراهم میکند که آزمایشهای با ظرفیتهای بالا و دقت مطلوب انجام شوند.
- دستگاه کشش الکترومکانیکال: دستگاه الکترومکانیکی معمولاً با استفاده از موتورهای الکتریکی نیروی کششی را به میلگرد اعمال میکند. این دستگاهها بهدلیل تنظیم دقیق سرعت بارگذاری و دقت بالا در اندازهگیری تغییرات طول، برای آزمایشهای دقیق و استاندارد بسیار مناسب هستند.
- دستگاههای دیجیتال مجهز به نرمافزار تحلیل: این دستگاهها مجهز به نمایشگر دیجیتال و نرمافزارهای تحلیل پیشرفته هستند که امکان ثبت، تجزیهوتحلیل و ذخیرهسازی دادهها را فراهم میکنند. این دستگاهها بهطور اتوماتیک اطلاعات مربوط به تغییرات طول، بار وارد شده و دیگر پارامترهای آزمایش را ثبت کرده و بهصورت گرافیکی تحلیل میکنند.
- دستگاههای یونیورسال تست (UTM): دستگاههای یونیورسال تست، دستگاههایی چندمنظوره هستند که امکان انجام انواع مختلف آزمایشهای مکانیکی از جمله کشش، فشار و خمشی را فراهم میکنند.
مقایسه تست کشش میلگرد به روش دستی و اتوماتیک
تست کشش میلگرد یکی از آزمایشات مهم در صنعت فولاد است که میتواند به دو روش دستی یا اتوماتیک انجام شود. انتخاب روش بستگی به نوع تجهیزات آزمایشگاهی و نیاز به دقت و سرعت در انجام آزمایش دارد. در ادامه به بررسی دو روش آزمایش کشش میلگرد میپردازیم:
- روش دستی: در روش دستی، اپراتور بهطور مستقیم وظیفه اعمال نیرو و اندازهگیری تغییر طول میلگرد را بر عهده دارد. این روش بیشتر در آزمایشگاههای قدیمی و یا مکانهایی که تجهیزات پیشرفته در دسترس نیست، استفاده میشود.
- روش اتوماتیک: در روش اتوماتیک، دستگاهها و سیستمهای پیشرفته دیجیتال بهطور خودکار تمام مراحل آزمایش از جمله اعمال نیرو، اندازهگیری تغییرات طول و ثبت دادهها را انجام میدهند. استفاده از سنسورهای دقیق و سیستمهای خودکار باعث افزایش دقت و کاهش زمان آزمایش میشود. این روش بهویژه برای آزمایشگاههایی که نیاز به دقت بالا و سرعت بیشتر در انجام تستها دارند، مناسب است.
نحوه تفسیر نتایج آزمایش کشش میلگرد

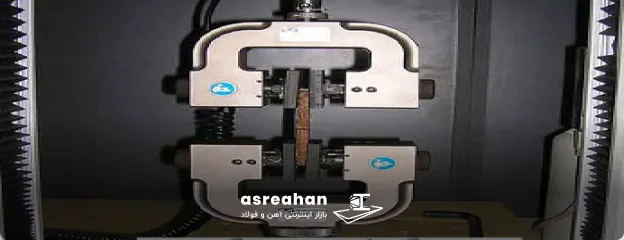

نتایج آزمایش کشش میلگرد معمولاً بهصورت نمودار تنش-کرنش ارائه میشود که اطلاعات مهمی درباره رفتار میلگرد تحت بارهای کششی فراهم میآورد. این نمودار نشاندهنده رابطه بین نیروی وارد شده (تنش) و تغییرات طول میلگرد (کرنش) است. از این نمودار میتوان پارامترهای کلیدی مانند نقطه تسلیم، مقاومت نهایی، درصد ازدیاد طول و درصد کاهش سطح مقطع را استخراج کرد.
در تفسیر نتایج، توجه به وجود یا عدم وجود پهنه تسلیم اهمیت زیادی دارد. اگر میلگرد قبل از رسیدن به نقطه تسلیم وارد ناحیه پلاستیک شود، این نشاندهنده رفتار مطلوب و انعطافپذیری میلگرد است. اما اگر شکست میلگرد بهطور ناگهانی و بدون تغییرات قابل توجه در طول میلگرد (ازدیاد طول) رخ دهد، این میتواند نشانهای از کیفیت پایین فولاد و عدم انعطافپذیری آن باشد.
مقادیر مجاز در آزمایش کشش میلگرد طبق مقررات
مقادیر مجاز در آزمایش کشش میلگرد طبق مقررات و استانداردهای ملی، بهویژه استاندارد ملی ایران، بهطور دقیق برای هر نوع میلگرد تعیین میشود تا از کیفیت و عملکرد مطلوب آن در سازههای بتنی اطمینان حاصل شود. این مقادیر بهویژه برای میلگردهای با گریدهای مختلف، متفاوت است و معمولاً به شکل زیر بیان میشود:
- تنش تسلیم: حداقل مقدار تنش تسلیم برای میلگردهای گرید A3، باید بیشتر از ۴۰۰ مگاپاسکال باشد.
- مقاومت کششی نهایی: مقاومت کششی میلگرد بسته به نوع گرید فولاد معمولاً در محدوده ۶۰۰ تا ۶۵۰ مگاپاسکال قرار دارد.
- درصد ازدیاد طول: حداقل درصد ازدیاد طول برای میلگردهای گرید A3 باید بیشتر از ۱۲ درصد باشد.
این مقادیر ممکن است بسته به نوع گرید فولاد (A1، A2، A3 و غیره) و استانداردهای بینالمللی یا ملی متفاوت باشد.
مراحل انجام آزمایش کشش میلگرد
مراحل انجام آزمایش کشش میلگرد باید طبق استانداردهای مشخص انجام شود تا نتایج معتبری حاصل گردد. در این بخش، فرآیند آزمایش کشش میلگرد را بهطور کاربردی و مرحله به مرحله توضیح میدهیم:
انتخاب نمونه مطابق استاندارد
اولین گام در آزمایش کشش، انتخاب نمونهای از میلگرد است. برای انجام این کار، از هر بچ تولیدی باید نمونههایی طبق استانداردهای ملی یا بینالمللی (مانند ASTM یا IS) انتخاب شوند. این نمونهها معمولاً از قسمت میانه شاخه میلگرد بریده میشوند تا از تأثیر نواقص موجود در دو سر میلگرد (مانند خمیدگی یا تاب) جلوگیری شود.
برشکاری و آمادهسازی نمونه
بعد از انجام نمونهبرداری، میلگرد با استفاده از دستگاه برش یا سنگ فرز به طول مشخص و استاندارد بریده میشود. طول نمونه باید بهگونهای تعیین گردد که امکان اندازهگیری دقیق تغییر طول فراهم باشد. در این مرحله دو انتهای میلگرد باید صاف و بدون پلیسه باشد. همچنین، منطقه سنجش (Gauge Length) با استفاده از گچ یا مارکر مشخص میشود تا تغییرات طولی بهطور دقیق اندازهگیری گردد.
اندازهگیری قطر اسمی و واقعی میلگرد
اندازهگیری قطر میلگرد با استفاده از ابزارهایی مانند کولیس یا میکرومتر در نقاط مختلف انجام میشود. این اندازهگیری برای اطمینان از تطابق قطر میلگرد با استانداردهای مورد نظر ضروری است. اگر اختلاف زیادی بین قطر اندازهگیری شده و استاندارد وجود داشته باشد، ممکن است نتایج آزمایش معتبر نباشد.
قرار دادن نمونه در دستگاه تست کشش
در این مرحله از آزمایش کشش، میلگرد نمونه درون گیرههای دستگاه تست کشش قرار میگیرد. قرارگیری صحیح و ثابت بودن نمونه بسیار حائز اهمیت است، زیرا نمونه نباید در زمان اعمال بار جابجا شود. همچنین، محور میلگرد باید دقیقاً با محور نیرو همراستا باشد. در دستگاههای پیشرفته، فرآیند فیکس شدن بهطور اتوماتیک و با استفاده از فشار هیدرولیک انجام میشود.
اعمال نیروی کششی با نرخ مشخص به میلگرد
بعد از طی کردن مراحل فوق، دستگاه شروع به اعمال نیروی کششی به میلگرد میکند. این نیروی کششی بهطور تدریجی افزایش مییابد تا میلگرد از نقطه تسلیم عبور کرده و در نهایت به شکست برسد. در این مرحله، تغییرات مختلف میلگرد از جمله عبور آن از نقطه تسلیم، ناحیه سختشوندگی و نهایتاً شکست بهطور دقیق ثبت میشود.
پایش و ثبت دادهها
در طول آزمایش، دستگاه تست بهطور خودکار دادههای مختلفی را ثبت میکند، از جمله:
- میزان نیروی اعمالشده
- میزان تغییر طول میلگرد
- نمودار تنش–کرنش
- نقطه تسلیم
- مقاومت کششی نهایی
- محل و نوع شکست
ثبت محل و نوع شکست
بررسی نوع گسیختگی میلگرد بعد از شکست میتواند اطلاعات بسیار مهمی درباره کیفیت ساخت فولاد و فرآیندهای تولید آن ارائه دهد. از ویژگیهای کلیدی آن میتوان به شکست به صورت نرمال و مخروطی اشاره کرد که نشاندهنده کیفیت مناسب است. در مقابل، شکستهای ترد و ناگهانی به وجود مشکل در فولاد اشاره دارند. همچنین، شکستی که در نزدیکی گیره اتفاق میافتد، میتواند نشانگر نصب اشتباه باشد.
استخراج مقادیر اصلی و ترسیم نمودار
پس از اتمام آزمایش، مقادیر اصلی مانند تنش تسلیم، مقاومت کششی نهایی، درصد ازدیاد طول و درصد کاهش سطح مقطع استخراج میشود. این مقادیر سپس برای ترسیم نمودار تنش-کرنش مورد استفاده قرار میگیرند.
مقایسه نتایج آزمایش کشش میلگرد با استانداردهای مربوطه
در نهایت، نتایج آزمایش با مقادیر حداقل استانداردهای مورد نظر مقایسه میشود. اگر:
- تنش تسلیم کمتر از حد مجاز باشد، میلگرد مردود است.
- مقاومت کششی نهایی پایین باشد، میلگرد غیر استاندارد است.
- درصد ازدیاد طول کمتر از حد مطلوب باشد، میلگرد بهعنوان میلگرد ترد و غیرقابلقبول در نظر گرفته میشود.
گزارش نهایی آزمایش کشش میلگرد
نتایج آزمایش کشش میلگرد در قالب یک گزارش کامل مستندسازی میشود. این گزارش شامل اطلاعات دقیق از جمله نمودارهای تنش-کرنش و تجزیهوتحلیلهای لازم برای ارزیابی کیفیت میلگرد است.
جمع بندی
در این مقاله، بهطور کامل مراحل، اهمیت و جزئیات مربوط به آزمایش کشش میلگرد را بررسی کردیم. تست کشش میلگرد یکی از مهمترین آزمایشها برای ارزیابی ویژگیهای مکانیکی میلگردها است که بهویژه در پروژههای ساختمانی و مهندسی برای اطمینان از کیفیت و عملکرد مطلوب میلگردها ضروری است. این آزمایش بهکمک دستگاههای پیشرفته و مطابق با استانداردهای ملی و بینالمللی، مقادیری نظیر تنش تسلیم، مقاومت کششی نهایی، درصد ازدیاد طول و نوع شکست میلگرد را اندازهگیری میکند.
