جوشکاری تیرآهن چیست؟ | بررسی ضوابط مربوط به آن

۵ دقیقه زمان مطالعه

توجه به اتصالات، به‌عنوان مرحله اجرایی که انواع مختلفی دارد، بسیار مهم است و ضرورت دارد. برای اینکه این مرحله از اجرا به‌درستی اجرا شود باید با ضوابط و قوانین و دیگر جزئیات مربوط به آن آشنا باشید. جوشکاری تیرآهن از اتصالاتی است که در اجرای سازه فولادی به کار می‌رود برای مطالعه در این موضوع همراه ما باشید.

جوشکاری تیرآهن چیست؟

برای اتصال قطعات تیرآهن به یکدیگر در ساخت سازه فولادی از جوشکاری استفاده می‌شود. جوشکاری تیرآهن به روش‌های مختلفی ممکن است اجرا شود. مراحل جوشکاری اگر به درستی اجرا نشود امکان دارد با گذر زمان محل اتصال ترک بخورد و حتی از محل ترک بشکند.

برای اینکه از وقوع عواقب جبران ناپذیر جلوگیری کنیم از ضوابط آیین‌نامه جوشکاری تیرآهن استفاده خواهیم کرد. قوانین آیین‌نامه‌ای جوشکاری در پایان این مقاله نوشته شده است. همچنین ویدیو مربوط به جوشکاری را در آخر دانشنامه مشاهده کنید.

از جمله روش‌های متداول برای جوشکاری تیرآهن، استفاده از جوشکاری قوس الکتریکی است. با این روش اتصال در زیر آشنا خواهیم شد.

تصویر فرآیند جوشکاری فولاد

آشنایی با جوشکاری قوس الکتریکی

جوش قوس الکتریکی یک عملیات حرارتی است. در این روش حرارت به‌وسیله قوس الکتریکی بین الکترود و قطعه مود نظر ایجاد می‌شود. اما اگر بخواهیم به چیستی قوس الکتریکی بپردازیم باید گفت قوس الکتریکی به تخلیه الکتریکی بین دو الکترود گفته می‌شود که از میان گازهای یونیزه شده پدید می‌آید.

پس با استفاده از قوس الکتریکی ماده پایه محل جوش، ذوب می‌شود. منطقه جوشکاری شده نیز با استفاده از سرباره، بخار یا انواع گاز محافظ، محافظت می‌شود. جوشکاری قوس الکتریکی در انواع مختلف انجام می‌شود:

  • جوشکاری زیر پودری (SAW)
  • جوشکاری با گاز محافظ و الکترود تنگستنی (GTAW)
  • جوشکاری با الکترود دستی پوشش‌دار (SMAW)
  • جوشکاری با گاز محافظ (GMAW)

برای جوشکاری تیرآهن معمولا از قوس الکتریکی استفاده می‌کنند. به همین منظور بهتر است تا با مراحل این نوع جوشکاری آشنا شویم.

بخوانید: 6 راه برای تشخیص تیرآهن تقلبی از اصل

مراحل انجام جوشکاری با قوس الکتریکی

  • ایجاد جریان الکترونی بین دو الکترود
  • به وجود آمدن حرارت
  • بعد از به وجود آمدن انرژی گرمایی زیاد، محل مورد نظر ذوب می‌شود
  • و ایجاد قوس الکتریکی در محل جوش

نکته‌ای که باید به آن توجه داشت در هنگام برقراری قوس الکتریکی بین دو الکترود باید هوا یا گاز هادی وجود داشته باشد. در این قسمت از مطلب اشاره مختصری به متداول‌ترین روش جوشکاری کردیم. این روش در جوشکاری تیرآهن مورد استفاده قرار می‌گیرد.

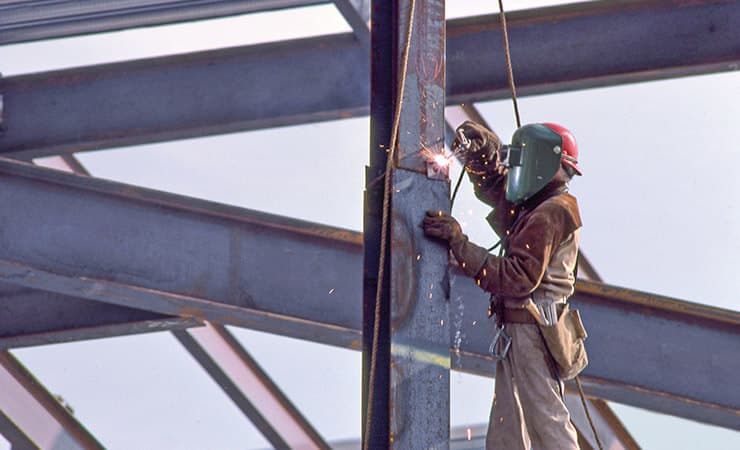

تصویر جوشکاری تیرآهن

مصالح پایه مناسب در جوشکاری تیرآهن

مصالح پایه‌ای که تحت شرایط آیین‌نامه جوش (نشریه 228)، برای جوشکاری مناسب هستند، فولادهای با کربن ملایم و کم‌آلیاژ است که معمولا در ساخت سازه‌های فولادی مورد استفاده قرار می‌گیرند.

در جدول زیر حدود متعارف ترکیبات غیرآهنی فولاد برای حصول حداکثر سرعت جوشکاری ارائه شده است. فولادهایی که ترکیبات آنها بیشتر از مقادیر مندرج در این جدول است، احتیاج به الکترودها و دستورالعمل‌های خاص جوشکاری دارند.

سطح فلزی که جوش روی آن رسوب می‌کند باید صاف، یکنواخت، و عاری از هرگونه پارگی، ترک و زائده و هرگونه ناپیوستگی که اثر سوء بر کیفیت یا مقاومت جوش ‌می‌گذارد باشد.

بخوانید: تیرآهن راه‌پله | شمشیری راه‌پله چیست و چگونه اجرا می‌شود؟

اتصال فولاد با جوش

برای برقراری اتصالات جوشی، رعایت مشخصات مندرج در آیین‌نامه جوشکاری ساختمانی لازم است. علاوه بر مفاد آیین نامه مذکور، رعایت موارد زیر الزامی است:

  • پیمانکار باید برای انواع جوش‌ها قبل شروع جوشکاری، نوع الکترود مصرفی و قطر آن شدت جریان و ولتاژ، تعداد پاس‌ها، نحوه آماده‌سازی لبه‌ها و تمام اطلاعات اجرایی دیگر را توسط مهندس یا کاردان ارشد جوشکاری روی برگه‌های «دستورالعمل جوشکاری – WPS» ثبت نموده و در تمام مدت جوشکاری در اختیار جوشکار، سرپرست کارگاه جوشکاری و ناظرین قرار دهد. برگه‌های دستورالعمل جوشکاری باید قبلا به تایید مهندس ناظر رسیده باشند.
  • جوشکاری تیرآهن باید طبق نقشه‌ها و مدارک فنی، توسط جوشکاران ماهر ارزیابی شده انجام گردد و چنانچه مهندس ناظر لازم بداند باید جوشکاران دارای گواهینامه جوکاری از وزارت تعاون، کار و رفاه اجتماعی یا مراجع ذیصلاح دیگر بوده و یا قبل از انجام کار توسط مهندس ناظر آزمایش لازم از آنها به عمل آید.
  • قبل از جوشکاری باید سطوح مورد نظر از مواد زاید (گرد و خاک، زنگ زدگی، رنگ و غیره) کاملا پاک شود.
  • جوشکاری به‌طور کلی در دمای محیط جوشکاری زیر صفر درجه سلسیوس خصوصا در جریان باد ممنوع است. در صورتی که جریان هوا یکنواخت و ثابت بوده و بتوان محیط جوشکاری را به شعاع حداقل 100 میلی‌متر با وسایل به‌نحوی گرم کرد که با دست کاملا محسوس باشد و محیط جوشکاری حفاظت گردد، جوشکاری تیرآهن بلامانع است.
  • جوشکاری نباید بیش از آنچه در نقشه ذکر شده انجام شود، مگر با تایید مهندس ناظر و طراح.
  • شدت جریان و نوع الکترودها در جوشکاری تیرآهن باید طوری انتخاب شوند که جوش کامل و دارای نفوذ کافی مطابق نقشه‌ها بوده و قطعات مورد اتصال به‌قدر کافی ذوب شوند. سطح جوش باید عاری از شیار، قسمت‌های برآمده، بریدگی و گودافتادگی باشد.
  • چنانچه جوشکاری در بیش از یک عبور انجام شود، قبل از انجام عبور بعدی، پوسته عبور قبلی باید به کمک چکش گل‌زن و برس سیمی، پاک شود.
  • بین قطعاتی که مستقیما به‌طریق جوش گوشه به‌هم جوش می‌شوند نباید درزی بیش از 2 میلی‌متر موجود باشد.
  • ترتیب عملیات جوشکاری باید به‌نحوی انجام گیرد که قطعات مربوطه از شکل اصلی خارج نشده و از تاب برداشتن و اعوجاج بیشتر از حد رواداری‌ نباشد.
  • روی تمام جوش‌ها باید آزمایش‌های کنترل کیفیت چشمی توسط بازرس جوش انجام و نتیجه این آزمایش‌ها به مهندس ناظر و کارفرما گزارش شود.
  • مهندس ناظر می‌تواند مستقیما آزمایش‌های کنترل کیفیت روی قطعات انجام داده و یا دستور تکرار و تجدید آزمایش‌های لازم توسط پیمانکار را بنماید.
  • روش اجرا باید طوری ترتیب داده شود که مقدار جوش‌های کارگاهی لازم به‌حداقل برسد، به‌طوری که ساخت قطعات با جوش در کارخانه انجام شده و اتصال در کارگاه حتی‌المقدور توسط پیچ پرمقاومت صورت گیرد.
  • جوش ورق‌های پیوستگی به بال ستون باید از نوع جوش شیاری با نفوذ کامل باشد. در صورتی که ضخامت ورق پیوستگی کوچک‌تر یا مساوی 10 میلی‌متر باشد، استفاده از جوش گوشه دو طرفه نیز مجاز است.
  • جوش ورق‌های پیوستگی به جان ستون باید از نوع جوش شیاری با نفوذ کامل یا جوش گوشه دو طرفه باشد.

موارد گفته شده مربوط به بندهای مبحث دهم مقررات ملی ساختمان است. در اجرای سازه فولادی و جوشکاری تیرآهن باید این نکات عملی شود. هدف آیین‌نامه ارائه دستورالعمل‌های مناسب برای اجرای درست است.

برای آشنایی با جوشکاری ویدیو زیر را مشاهده کنید.

جمع‌بندی

در پایان، باید به‌خاطر سپرد اتصالات در همه سازه از اهمیت بالایی برخوردار هستند. اجرای جوشکاری تیرآهن در ساختمان فولادی باید جدی گرفته شود و نظارت و کنترل آن به‌درستی انجام شود. در این دانشنامه جوشکاری تیرآهن و ضوابط مربوط به آن را با یکدیگر بررسی کردیم.
