سقف یکی از اساسیترین اجزای ساختمانسازی است که هم نقش سازهای دارد و هم ظاهر بنا را تحت تأثیر قرار میدهد. در میان انواع سقفهای رایج، سقف طاق ضربی یکی از قدیمیترین و درعینحال پراستفادهترین نمونهها در ایران است. این نوع سقف با ترکیب تیرآهن و آجر اجرا میشود و نتیجه آن، ساختاری مقاوم با ظاهری سنتی و چشمنواز است. طاق ضربی بهدلیل سادگی ساخت، سرعت اجرا و قابلیت تحمل مناسب بارهای وارده، همواره مورد توجه معماران و سازندگان قرار گرفته است. اگر میخواهید بدانید سقف طاق ضربی چیست و چگونه ساخته میشود، چه انواعی دارد، نحوه محاسبه تیرآهن آن چگونه است و برای اجرای اصولی آن باید به چه نکاتی توجه کنید، در ادامه این مقاله همراه ما باشید.
لیست قیمت تیرآهن تمامی کارخانجات در بازار امروز
سقف طاق ضربی چیست؟
سقف طاق ضربی یکی از شیوههای سنتی و قدیمی در ساختمانسازی است که با ترکیب تیرآهن و آجر ساخته میشود. در این نوع سقف، تیرآهنها با فواصل مشخص در سقف قرار گرفته و آجرها به صورت قوسی بین آنها چیده میشوند. سپس یک لایه ملات روی آجرها اجرا میشود تا استحکام بیشتری ایجاد شود. سرعت و سادگی اجرای این نوع سقف باعث شده است که هنوز هم در بسیاری از پروژهها مورد استفاده قرار گیرد. از مهمترین ویژگیهای سقف طاق ضربی میتوان به توانایی تحمل بارهای مختلف و عملکرد خوب در برابر نیروهای عمودی اشاره کرد، اما برای جلوگیری از ترکخوردگی یا نشست، رعایت اصول اجرایی و انتخاب درست تیرآهن و ملات اهمیت ویژهای دارد.
انواع سقف های طاق ضربی
سقف طاق ضربی به دلیل تنوع در روش اجرا و مصالح، انواع مختلفی دارد که بسته به نیاز سازه، زیبایی و میزان باربری انتخاب میشوند. شناخت هر نوع سقف و ویژگیهای آن، نقش مهمی در طراحی و اجرای بهینه سازه دارد. انواع سقف طاق ضربی عبارتاند از:
سقف طاق ضربی سنتی
سقف طاق ضربی سنتی، نمونه کلاسیک سقفهای ایرانی است که در ساختمانهای قدیمی و تاریخی کاربرد گستردهای داشته است. در این روش، تیرآهنها با فواصل مشخص قرار میگیرند و فضای بین آنها با آجر پر میشود. اجرای این سقف معمولاً بدون استفاده از بتن انجام میشود و آجرها با ملات گچ و خاک به هم متصل میشوند. این نوع سقف به دلیل سبک بودن و سادگی مصالح، در گذشته بسیار محبوب بوده اما در ساختمانهای مدرن کمتر مورد استفاده قرار میگیرد.
سقف طاق ضربی با تقویت فلزی
در سقف طاق ضربی با تقویت فلزی، از تیرهای فولادی یا مقاطع فلزی سبک در کنار آجر برای افزایش مقاومت سقف استفاده میشود. استفاده از این روش، علاوه بر بهبود پایداری و عملکرد لرزهای ساختمان، طول عمر سقف را نیز افزایش میدهد. با توجه به نقش مستقیم تیرآهنهای مقاوم در تحمل بار، قیمت تیرآهن یکی از عوامل مهم در تعیین قیمت نهایی اجرای این سقف محسوب میشود.
سقف طاق ضربی با بتن ریزی
سقف طاق ضربی با بتن ریزی حالتی ارتقا یافته از طاق ضربی سنتی است که پس از چیدن آجرها روی تیرآهن، یک لایه بتن سبک یا بتن مسلح بر سطح آن اجرا میشود. این نوع سقف، موجب یکپارچگی بیشتر سقف شده و مقاومت آن را در برابر بارهای وارده، ارتعاش و آسیبهای احتمالی افزایش میدهد. برای عملکرد بهتر سازه، معمولاً از میلگردهای تقویتی نیز درون بتن استفاده میشود تا پایداری و دوام سقف بهبود یابد.
سقف طاق ضربی مدرن ترکیبی
سقف طاق ضربی مدرن ترکیبی نوعی سیستم سقفسازی است که در آن ویژگیهای سازهای طاقهای سنتی با فناوریها و مصالح امروزی تلفیق میشود. در این روش معمولاً از موادی مانند بتن سبک، فوم و عناصر کموزن استفاده میکنند تا بار مرده سازه کاهش یابد و اجرای کار سریعتر و اقتصادیتر انجام شود. این مدل سقف امروزه بهویژه در بازسازی ساختمانهای قدیمی و پروژههایی با محدودیت بودجه کاربرد فراوان دارد.
نحوه محاسبه تیرآهن سقف طاق ضربی
محاسبه تیرآهن سقف طاق ضربی از مراحل حساس طراحی و اجرای این سقفها است، زیرا تیرآهنها وظیفه تحمل بار سقف و انتقال آن به دیوارها یا ستونها را دارند. برای این کار ابتدا باید ابعاد دهانه سقف شامل طول و عرض آن را دقیق اندازهگیری کنید. سپس بارهای وارده، شامل وزن مصالح سقف، بار زنده (مثل تردد یا تجهیزات روی سقف) و در صورت لزوم بار برف در مناطق برفگیر، بر حسب کیلوگرم بر متر مربع محاسبه شوند.

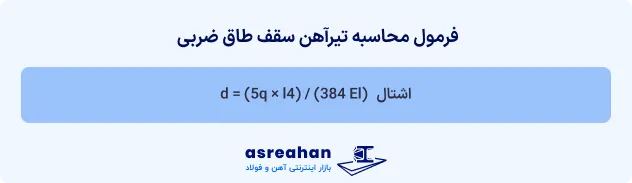

مرحله بعد تعیین فاصله بین تیرآهنها و انتخاب نوع مصالح طاق ضربی است که بسته به نوع سقف، سنتی یا مدرن، متفاوت خواهد بود. پس از جمعآوری این اطلاعات، با استفاده از روابط مقاومت مصالح میتوان ابعاد و مقطع مناسب تیرآهن را محاسبه کرد. برای مثال، یکی از فرمولهای رایج برای این محاسبات به شکل زیر است:
همچنین میزان باری که بر هر طبقه وارد میشود حدود ۸۰۰ کیلوگرم بر مترمربع در نظر گرفته میشود. به بیان دیگر، بار مؤثر بر هر متر طول سقف تقریباً همین مقدار است. بر همین اساس، محاسبه با استفاده از فرمول زیر انجام میگیرد:

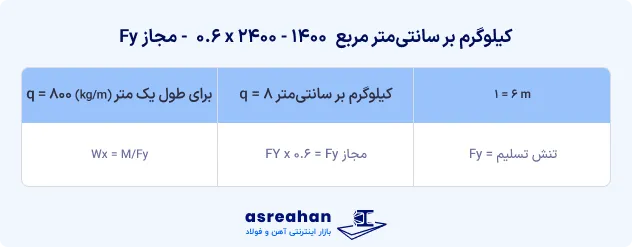

در این مثال، مقدار تنش تسلیم برابر با ۲۴۰۰ کیلوگرم در نظر گرفته شده است. فرمول مربوطه در بخش زیر ارائه شده است.
برای تیرهای سقف نیز مقدار خیز یا همان میزان تغییر شکل عمودی محاسبه میشود. معمولاً حداکثر خیز مجاز را بین ۱/۳۰۰ تا ۱/۳۶۰ طول دهانه در نظر میگیرند. بنابراین، برای یک دهانه ۶ متری، میزان خیز قابلقبول چیزی در حدود ۱.۷ تا ۲ سانتیمتر خواهد بود.

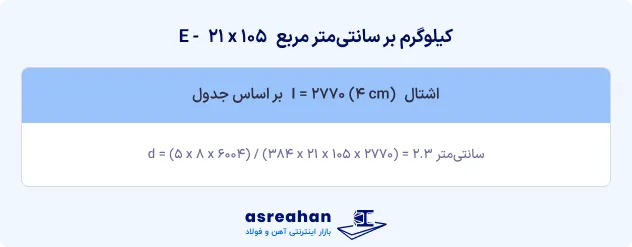

توجه: در فرمولهای مربوطه، I بیانگر ممان اینرسی مقطع و E نشاندهنده مدول الاستیسیته است.
نحوه اجرای سقف طاق ضربی
اجرای سقف طاق ضربی نیازمند رعایت چند مرحله است تا هم ایمنی سازه تأمین شود و هم عملکرد سقف بهطور کامل تضمین گردد. در ادامه، روند اجرای این نوع سقف را مرحلهبهمرحله توضیح خواهیم داد:
- بررسی اولیه و آمادهسازی محل اجرای سقف: پیش از هر اقدامی، باید وضعیت دیوارهای باربر و ستونها ارزیابی شود تا از کافیبودن مقاومت آنها برای تحمل وزن سقف اطمینان حاصل شود. این مرحله پایه و اساس اجرای صحیح است.
- نصب تیرآهنها: پس از تأیید وضعیت سازه، تیرآهنها با فاصلههای محاسبهشده روی دیوارهای باربر یا تیرهای اصلی نصب میشوند. معمولاً فاصله بین تیرآهنها در حدود ۸۰ تا ۱۰۰ سانتیمتر در نظر گرفته میشود، اما مهندس سازه میتواند با توجه به شرایط ساختمان این مقدار را تغییر دهد.

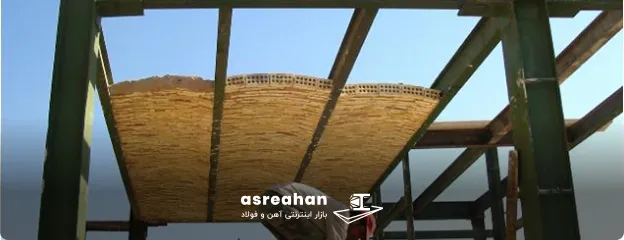

- اجرای طاق آجری: در مرحله بعد، آجرها بهصورت ضربی و با ایجاد یک قوس ملایم بین تیرآهنها چیده میشوند. ایجاد این قوس، بار سقف را بهصورت یکنواخت توزیع کرده و استحکام سازه را افزایش میدهد.
- یکپارچهسازی و تقویت سقف: پس از اتمام آجرچینی، یک لایه ملات روی سطح کار اجرا میشود تا آجرها تثبیت شده و یک سطح یکدست به وجود بیاید. این لایه نقش مهمی در افزایش مقاومت نهایی سقف دارد.
- اجرای عایق یا لایه نهایی: در صورت نیاز پروژه، روی سطح ملات ممکن است لایههای دیگری مانند بتن سبک یا ملات ماسهسیمان اجرا شود. این مرحله علاوه بر استحکامبخشی بیشتر، بستری مناسب برای ادامه عملیات ساختمانی فراهم میکند.
حداکثر طول دهانه سقف طاق ضربی
برای اجرای سقف طاق ضربی، ابتدا تیرآهنها را بهصورت موازی و با فواصل مشخص روی دیوارهای باربر نصب میکنند تا بستر اصلی سقف شکل بگیرد. پس از ثابتکردن تیرآهنها، فضای میان آنها با آجر فشاری پر میشود تا یک سطح یکپارچه و مقاوم ایجاد شود.
دهانه مناسب برای سقف طاق ضربی معمولاً بین ۴ تا ۵ متر است. خارج شدن از این بازه، چه کمتر و چه بیشتر، میتواند استحکام سقف را کاهش دهد یا هزینههای اضافی برای پروژه ایجاد کند. در صورتی که طراحی ناگزیر به دهانه بزرگتر باشد، باید از محاسبات مهندسی دقیق و تیرآهنهای با ظرفیت بالاتر استفاده کرد.
بهطور معمول انتخاب سایز تیرآهن متناسب با دهانه به شکل زیر است:
- تیرآهن ۱۴ و ۱۶ برای دهانه طاق ضربی حدود ۲ تا ۳ متر
- تیرآهن ۱۸ و ۲۰ برای دهانه طاق ضربی حدود ۳ تا ۴ متر
- تیرآهن ۲۲ برای دهانه طاق ضربی ۵ متر
- تیرآهن ۲۴ تا ۲۷ برای دهانه طاق ضربی ۶ متر
نکات اجرایی سقف طاق ضربی
برای اینکه سقف طاق ضربی عملکرد مناسبی داشته باشد و در طول زمان دچار نشست یا ترکخوردگی نشود، رعایت مجموعهای از اصول اجرایی ضروری است. توجه به نکات زیر به شما کمک میکند تا یک سقف ایمن، یکپارچه و استاندارد اجرا کنید:
- مرحله زنجاب کردن آجرها پیش از چیدمان اهمیت زیادی دارد. آجر خشک به سرعت آب ملات را جذب کرده و کیفیت اتصال را کاهش میدهد.
- ملات مورد استفاده در این سقف باید ترکیب مناسبی داشته باشد. معمولاً ملات گچ و خاک با نسبت یک به دو، بهترین چسبندگی و سرعت گیرش را ایجاد میکند.
- استفاده از آجر درجهدو یا آجرهای خام در طاق ضربی توصیه نمیشود؛ چون این نوع آجرها تحمل فشار کمتری دارند و میتوانند باعث ضعف یا ریزش طاق شوند.
- برای افزایش مقاومت و جلوگیری از تغییر شکل سقف، دهانهها باید همزمان اجرا شوند. این کار باعث توزیع یکنواخت تنش در طول سقف میشود.
- هنگام اجرای قوس میان تیرآهنها لازم است مقدار خیز در تمام دهانهها یکسان تنظیم شود تا بعداً دچار اختلاف ارتفاع یا شکستگی در طاق نشود.
- اتصال تیرآهنها با میلگرد یا تسمه به صورت ضربدری یکی از مراحل ضروری است. این مهاربندی باید طبق ضوابط انجام شود؛ بهطوریکه طول مستطیل ضربدری بیش از ۱.۵ برابر عرض آن نباشد و مساحت هر بخش مهاربندیشده نیز از حدود ۲۵ مترمربع تجاوز نکند.
تقویت سقف های طاق ضربی
تقویت سقفهای طاق ضربی معمولاً با هدف افزایش مقاومت در برابر بارهای ثقلی، لرزشها و بهبود ایمنی سازه انجام میشود. یکی از رایجترین روشها، ایجاد یک لایه مسلح روی طاق است؛ به این صورت که پس از آمادهسازی سطح، شبکه میلگرد روی سقف قرار گرفته و روی آن بتنریزی انجام میشود. این لایه یکپارچه باعث افزایش سختی سقف شده و عملکرد سازه را در برابر نیروهای جانبی بهطور محسوسی بهبود میدهد.
در کنار این روش، استفاده از ورقهای فولادی یا تسمههای تقویتی که به جان یا بال تیرآهنها جوش داده میشوند نیز کاربرد زیادی دارد. این ورقها نقش تقویتکننده داشته و مانع تغییرشکل تیرآهنها در طول زمان میشوند. بررسی سلامت اتصالات، جوشها و حتی تعویض تیرهای ضعیف با نمونههای مقاومتر نیز بخشی از فرآیند مقاومسازی است و میتواند عمر مفید سقف را افزایش دهد.
نکته مهم در هر نوع تقویت این است که وزن اضافهشده حتماً در محاسبات باربری لحاظ شود؛ زیرا افزودن بتن، میلگرد یا ورق فولادی میتواند بار مرده سقف را افزایش دهد. انتخاب تیرآهن مناسب و توجه به کیفیت متریال در کنترل هزینههای پروژه و رسیدن به نتیجه مطلوب بسیار تأثیرگذار است.
جمع بندی
سقف طاق ضربی یکی از شناختهشدهترین سقفهای سنتی در معماری ایران است که با تکیه بر ترکیب سادهای از تیرآهن، آجر و ملات ساخته میشود و به دلیل فرم منحنی و ظاهر خاص خود، همچنان جذابیت بصری بالایی دارد. با این حال، این سقفها همانقدر که زیبا و کاربردی هستند، نیازمند رعایت اصول مهندسی دقیقاند؛ زیرا اگرچه توان تحمل بارهای عمودی را بهخوبی دارند، اما در برابر نیروهای افقی و جانبی، بهویژه در مناطق زلزلهخیز، به مقاومت بیشتری نیاز پیدا میکنند. همانطور که در بخشهای مختلف مقاله دیدیم، محاسبه درست تیرآهن، انتخاب مصالح مناسب، دقت در اجرای جزئیات و بهرهگیری از روشهای مدرن مقاومسازی مانند استفاده از میلگرد، نقش مهمی در افزایش دوام و ایمنی این نوع سقف دارد.
