روش ساختمان سازی تاپ دان یکی از نوآوری‌های مهم در صنعت ساخت‌وساز است که به خصوص در پروژه‌های عمرانی با شرایط خاص به کار می‌رود. این روش به‌ویژه برای سازه‌های بزرگ زیرزمینی و پارکینگ‌ها مورد استفاده قرار می‌گیرد و فرآیند اجرای آن به‌صورت معکوس، از بالا به پایین، انجام می‌شود. با استفاده از این تکنیک، امکان استفاده بهینه از فضا و زمان ساخت فراهم می‌شود و در برخی موارد می‌تواند هزینه‌های ساخت‌وساز را کاهش دهد. در ادامه این مقاله، جزئیات این روش، اجزای آن، کاربردها، نحوه اجرا خواهیم پرداخت و همچنین آن را با روش‌های سنتی مقایسه خواهیم کرد.
لیست قیمت تیرآهن تمامی کارخانجات در بازار امروز

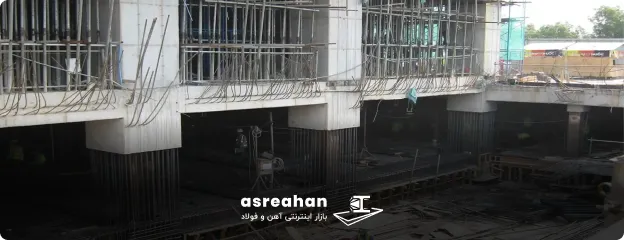

تاپ دان چیست و چرا اهمیت دارد؟
روش تاپ دان در ساختمان یکی از تکنیک‌های مدرن در صنعت ساخت‌وساز است که در آن روند اجرا معکوس و از بالا به پایین است. این روش در انگلیسی به نام Top-Down Construction نیز شناخته می‌شود و یکی از مدرن‌ترین و کارآمدترین شیوه‌های ساخت‌وساز در پروژه‌های شهری است که به‌ویژه در مناطق پرتراکم و محدود کاربرد زیادی دارد. در این روش برخلاف روش‌های سنتی که ساخت از فونداسیون و طبقات زیرزمین آغاز می‌شود، اجرای سازه از بالا به پایین انجام می‌گیرد. به بیان ساده، طبقات بالایی یا حتی سقف اصلی اجرا شده و سپس مراحل ساخت به سمت پایین ادامه پیدا می کند.
اهمیت روش تاپ داون در صرفه‌جویی در زمان، هزینه و فضای اجرایی است. این تکنیک به پیمانکاران اجازه می‌دهد تا عملیات ساخت طبقات فوقانی را همزمان با حفاری و اجرای طبقات زیرزمینی پیش ببرند؛ در نتیجه، کل پروژه سریع‌تر به بهره‌برداری می‌رسد. علاوه بر این، در پروژه‌هایی که محدودیت ترافیکی یا فضایی دارند، مانند ساختمان‌های تجاری در مرکز شهر، ساختمان سازی به این روش با کاهش نیاز به فضا برای گودبرداری و افزایش ایمنی سازه در برابر ریزش خاک، اهمیت دوچندانی پیدا می‌کند.
اجزای اصلی سیستم تاپ دان
سیستم تاپ دان دارای مجموعه‌ای از اجزا و المان‌هایی است که هر کدام نقشی حیاتی در پایداری و عملکرد سازه دارند. اجزای سیستم تاپ دان عبارت اند از:
- ستون‌ها و شمع‌ها: این المان‌ها در ابتدای پروژه اجرا می‌شوند و وظیفه انتقال بارهای قائم و جانبی سازه به زمین را بر عهده دارند. این ستون‌ها، ستون فقرات اصلی سازه محسوب می‌شوند و پایداری اولیه پروژه را ایجاد می‌کنند.
- دیوارهای دیافراگمی (یا دیوار حائل): دیوارهای دیافراگمی برای مهار فشار جانبی خاک و جلوگیری از ریزش خاک اطراف گود به کار می‌روند. این دیوارها معمولاً از بتن مسلح ساخته می‌شوند و از ساختمان‌های مجاور حفاظت می‌کنند.
- دال‌ها یا سقف‌های طبقات: دال‌ها به صورت مرحله‌ای از بالا به پایین اجرا می‌شوند و هر دال علاوه بر تحمل بارهای قائم و افقی، امکان ادامه حفاری و ساخت در طبقات پایین‌تر را فراهم می آورد.
- سازه‌های موقت نگهدارنده: این سازه‌ها برای حفظ تعادل و پایداری سازه در طول مراحل اجرا تا زمان تکمیل اجزای اصلی مورد استفاده قرار می‌گیرند.
- تجهیزات حفاری و پمپاژ: این تجهیزات شامل دستگاه‌های حفاری، پمپ‌های آب برای تخلیه آب زیرزمینی و سایر تجهیزات پشتیبان هستند که حفاری را تسهیل می‌کند و زمین را برای ادامه کار آماده‌سازی می‌کند.
- سیستم‌های تاسیساتی موقت: این سیستم‌ها از فرآیندهای شامل برق رسانی، روشنایی و تجهیزات ایمنی پشتیبانی می‌کند.

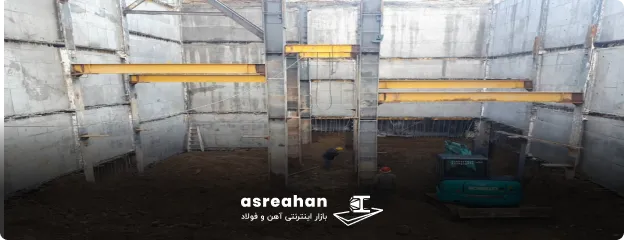

کاربردهای روش تاپ داون در پروژه‌های عمرانی
روش تاپ داون به دلیل قابلیت‌های ویژه خود، در پروژه‌های متنوع عمرانی مورد استفاده قرار می‌گیرد، به‌ویژه آن‌هایی که نیاز به ساخت همزمان طبقات زیرزمین و فوقانی دارند. این روش به‌طور خاص در مناطق شهری با تراکم بالا و محدودیت فضا، جایی که امکان استفاده از تجهیزات سنگین محدود است، کاربرد فراوان دارد. در پروژه‌های برج‌سازی و ساختمان‌های بلندمرتبه، تاپ داون امکان تکمیل سریع طبقات بالایی در کنار حفاری و اجرای زیرزمین‌ها را فراهم می‌کند و زمان بهره‌برداری ساختمان را به شکل قابل توجهی کاهش می‌دهد. علاوه بر این، در پروژه‌هایی مثل مراکز تجاری، بیمارستان‌ها یا هتل‌ها که زمان‌بندی اهمیت دارد، استفاده از این روش موجب اجرای ایمن و پایدار سازه می‌شود. همچنین در شرایطی که خاک اطراف گود حساس است یا ساختمان‌های مجاور آسیب‌پذیر هستند، اجرای مرحله‌ای سقف‌ها و استفاده از دیوارهای دیافراگمی، امنیت و پایداری سازه را تضمین می‌کند.

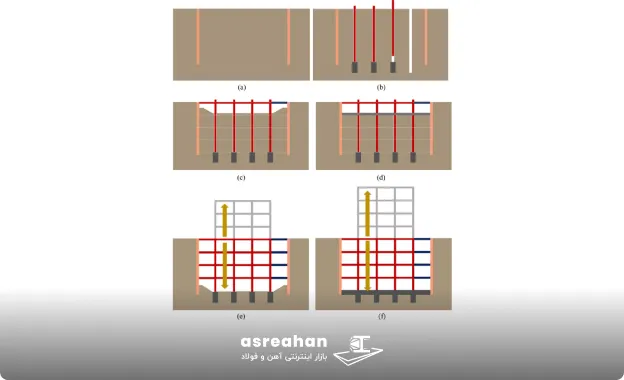

نحوه اجرای تاپ دان
اجرای ساختمان به روش تاپ دان یک فرآیند مهندسی دقیق است که مستلزم هماهنگی کامل بین تیم طراحی، مهندسان ژئوتکنیک و پیمانکاران می‌باشد. هدف اصلی این روش، افزایش ایمنی گودبرداری، کاهش زمان ساخت و امکان بهره‌برداری سریع از طبقات فوقانی است. مراحل اجرای تاپ دان به‌صورت کلی شامل موارد زیر است:
- مطالعات ژئوتکنیکی اولیه: ابتدا مقاومت خاک، سطح آب‌های زیرزمینی و شرایط زمین به‌دقت بررسی می‌شود تا طراحی ایمن سازه امکان‌پذیر باشد.
- ساخت دیوار دیافراگمی یا شمع‌های پیرامونی: این دیوارها از ریزش خاک جلوگیری می‌کنند و امنیت اطراف گودبرداری را تضمین می‌کنند.
- نصب ستون‌ها یا شمع‌های باربر: ستون‌ها بارهای قائم و جانبی را به زمین منتقل می‌کنند و ستون‌های باربر، آماده ادامه ساخت می‌شوند.
- اجرای سقف طبقه همکف: دال اولیه هم به عنوان سطح کارگاه و هم به عنوان سازه نگهدارنده عمل می‌کند.
- شروع حفاری زیر سقف: خاک زیر دال برداشته می‌شود تا طبقات پایین‌تر آماده ساخت شوند.
- تکرار مراحل ساخت برای هر طبقه: پس از حفاری هر طبقه، سقف آن اجرا شده و دوباره حفاری ادامه پیدا می‌کند.
- تکمیل فونداسیون و پایدارسازی: در نهایت، فونداسیون ساخته شده و کل سازه به صورت کامل پایدار و ایمن می‌شود.
نصب سیستم تاپ دان در ساختمان‌سازی
مراحل نصب سیستم تاپ داون عبارت است از:
- آماده‌سازی محل پروژه: پاکسازی و تجهیز کارگاه، استقرار ماشین‌آلات حفاری و تجهیزات حمل و تزریق بتن.
- اجرای شمع‌ها یا ستون‌های موقت: ایجاد تکیه‌گاه اولیه سازه با کوبیدن یا بتن‌ریزی شمع‌ها.
- نصب دیوارهای دیافراگمی: نصب دیوارهای بتنی برای کنترل فشار خاک و جلوگیری از نفوذ آب زیرزمینی.
- آرماتوربندی و قالب‌بندی دال‌ها: آماده‌سازی میلگردها و قالب‌ها برای اجرای سقف اولیه یا دال طبقه همکف.
- بتن‌ریزی سقف همکف: اجرای بتن دال اولیه که علاوه بر تأمین سطح کار، نقش باربر نیز دارد.
- حفاری مرحله‌ای زیر سقف: برداشت خاک زیر دال اجرا شده و نصب تجهیزات نگهدارنده لازم.
- تکرار نصب دال‌ها: اجرای سقف‌های طبقات پایین‌تر همراه با حفاری مرحله‌ای تا رسیدن به فونداسیون نهایی.
لیست قیمت میلگرد تمامی کارخانجات در بازار امروز

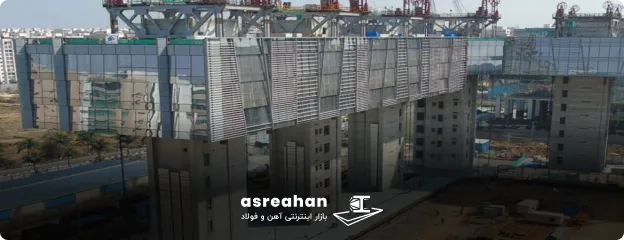

مزایا و معایب استفاده از روش تاپ دان
استفاده از روش تاپ دان در ساخت و ساز مزایا و معایب خاص خود را دارد که در این بخش به شرح آن‌ها می‌پردازیم.
مزایای استفاده از روش تاپ دان:
- کاهش زمان ساخت: اجرای همزمان زیرزمین و طبقات فوقانی امکان بهره‌برداری زودهنگام از بخش‌هایی از ساختمان را فراهم می‌کند.
- افزایش ایمنی گودبرداری: کنترل مرحله‌ای فشار جانبی خاک، خطر ریزش گود و آسیب به ساختمان‌های مجاور را به حداقل می‌رساند.
- صرفه‌جویی در فضای کارگاهی: استفاده از این روش باعث کاهش نیاز به فضاهای باز کارگاهی می‌شود.
- کاهش آلودگی و مزاحمت: سرعت بالاتر و کنترل دقیق عملیات باعث کاهش آلودگی صوتی و محیطی می‌شود و مزاحمت کمتری برای ساکنان ایجاد می‌کند.
- کاربرد اقتصادی در پروژه‌های حساس: این روش به ویژه برای ساختمان‌های تجاری، اداری و بیمارستانی ارزش اقتصادی بالایی دارد.
معایب استفاده از روش تاپ دان:
- هزینه اجرای اولیه بالا: اجرای روش تاپ دان به تجهیزات پیشرفته، دیوار دیافراگمی و شمع‌های عمیق نیاز دارد که باعث افزایش هزینه‌های اولیه نسبت به روش‌های سنتی می‌شود.
- نیاز به تخصص و دقت بالا: اجرای این روش تنها توسط نیروهای متخصص و پیمانکاران باتجربه ممکن است؛ زیرا کوچک‌ترین خطا می‌تواند موجب نشست سازه یا نفوذ آب زیرزمینی شود.
- پیچیدگی در مدیریت پروژه: انجام همزمان عملیات در طبقات بالا و پایین، نیازمند برنامه‌ریزی دقیق، هماهنگی مداوم بین تیم‌ها و کنترل‌های ایمنی مضاعف است.
- محدودیت‌های محیطی: در مناطقی با خاک‌های خاص یا سطح بالای آب زیرزمینی، اجرای این روش دشوارتر و پرهزینه‌تر خواهد بود.
- تأمین مصالح در حجم بالا: نیاز زیاد به بتن آماده و مقاطع فولادی ممکن است بر زمان‌بندی و هزینه نهایی پروژه تأثیر بگذارد.

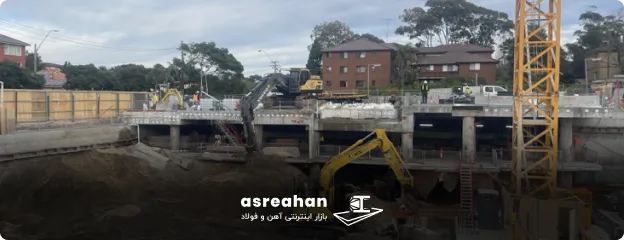

مقایسه روش تاپ دان با روش های سنتی ساخت و ساز
روش تاپ دان به‌طور کلی با روش‌های سنتی ساخت‌وساز تفاوت زیادی دارد. در روش‌های سنتی، ساخت‌وساز از پایین به بالا انجام می‌شود؛ یعنی ابتدا باید گودبرداری و فونداسیون ساخته شود، سپس طبقات بالاتر احداث می‌گردند. این فرآیند زمان‌بر است و به‌دلیل گودبرداری طولانی مدت، خطرات زیادی مثل ریزش خاک وجود دارد. اما در روش تاپ دان، ساخت از طبقات بالاتر آغاز می‌شود و به سمت پایین ادامه پیدا می‌کند، این یعنی کمتر با مشکل گودبرداری طولانی مواجه می‌شویم و ایمنی بیشتری دارد.
تفاوت دیگر این دو روش در مدیریت زمان است. در روش‌های سنتی، برای شروع ساخت طبقات بالایی، باید فونداسیون و زیرزمین تکمیل شوند. اما در روش تاپ دان، می‌توان به‌طور همزمان از طبقات بالایی استفاده کرد و در عین حال زیرزمین‌ها ساخته شوند. این ویژگی در پروژه‌هایی که تحویل سریع اهمیت دارد، بسیار ارزشمند است. از نظر اقتصادی، اگرچه هزینه‌های اولیه روش تاپ دان به‌دلیل نیاز به تجهیزات خاص بیشتر است، اما با توجه به کاهش زمان ساخت و ریسک‌های کمتر، این هزینه‌ها در نهایت جبران می‌شوند. به همین دلیل، در پروژه‌های بزرگ شهری، این روش به‌طور چشمگیری از روش‌های سنتی برتری دارد.
برآورد هزینه اجرای روش تاپ دان
هزینه اولیه اجرای روش تاپ دان معمولاً بیشتر از روش‌های سنتی است، چرا که نیاز به تجهیزات تخصصی، شمع‌های عمیق و تیم‌های اجرایی حرفه‌ای دارد. با این حال، صرفه‌جویی در زمان اجرا و کاهش ریسک‌های احتمالی می‌تواند این هزینه‌ها را جبران کند. ابعاد پروژه، تعداد طبقات زیرزمین، شرایط زمین و قیمت روز آهن آلات، نقش تعیین‌کننده‌ای در برآورد هزینه دارند. علاوه بر هزینه‌های مستقیم، مزایای غیرمستقیم مانند جلوگیری از خسارت‌های احتمالی و کاهش زمان بهره‌برداری، روش تاپ دان را در پروژه‌های بزرگ و حساس به گزینه‌ای اقتصادی و مطمئن تبدیل می‌کند.
جمع‌بندی
در این مقاله ابتدا به بررسی کامل روش تاپ دان و جایگاه آن در ساخت‌وسازهای مدرن پرداخته شد و تلاش شد تا مراحل اجرا، اجزای اصلی، کاربردها، مزایا و معایب این روش توضیح داده شود. سپس مقایسه‌ای میان تاپ دان و روش‌های سنتی انجام گرفت و نکاتی درباره برآورد هزینه اجرای آن مطرح شد. به طور خلاصه، تاپ دان یک سیستم ساخت معکوس است که پروژه‌ها را از بالا به پایین اجرا می‌کند، سرعت کار را افزایش می‌دهد، تداخل در روند ساخت را کاهش می‌دهد و به مهندسان امکان می‌دهد از فضای پروژه بهینه‌تر استفاده کنند.
