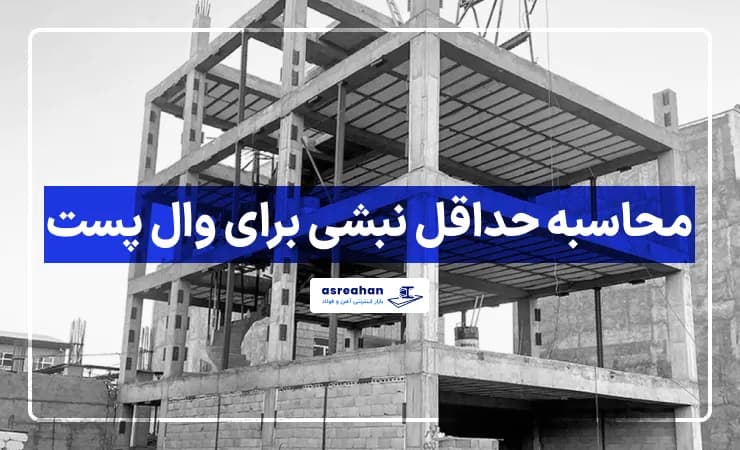

محاسبه حداقل نبشی برای وال پست یکی از مراحل کلیدی در طراحی سازههای مقاوم است که به منظور حفظ استحکام و پایداری دیوارها در برابر نیروهای جانبی مانند زلزله و باد انجام میشود. وال پستها به عنوان عنصر اصلی در افزایش مقاومت دیوارها در سازههای بلند و باربر شناخته میشوند و انتخاب نبشی مناسب برای این عناصر، تأثیر مستقیم بر ایمنی و کارایی ساختمان دارد. محاسبه حداقل نبشی وال پست بر اساس ترکیبی از استانداردهای فنی، بارهای وارده و نوع دیوار صورت میگیرد تا بهواسطه آن، طراحی بهینه و اقتصادی برای اجرای وال پستها حاصل شود. در این مقاله، ابتدا با مفهوم وال پست آشنا میشویم و سپس به بررسی حداقل ابعاد و ضخامت نبشی مورد نیاز، عوامل مؤثر در انتخاب مقطع مناسب نبشی، نحوه محاسبه حداقل نبشی برای وال پست و نکات مهم اجرایی و نصب صحیح خواهیم پرداخت.

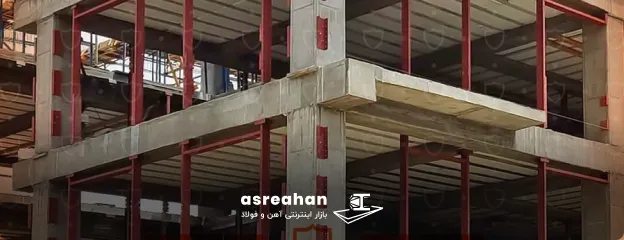

وال پست چیست؟
در ساخت و ساز مدرن، دیوارهای داخلی و پیرامونی ساختمانها برای تحمل بارهای جانبی و حفظ استحکام کلی سازه نیاز به تقویت دارند. یکی از عناصر کلیدی برای تقویت این دیوارها، "وال پست" یا "وادار" است. وال پست بهطور ویژه در دیوارهای غیرسازهای استفاده میشود و با اتصال دقیق دیوار به اسکلت ساختمان، از جابهجایی، ترکخوردگی یا واژگونی دیوارها در شرایط بحرانی مانند زلزله، باد و دیگر نیروهای جانبی جلوگیری میکند.
در سیستمهای دیوارچینی، رفتار میانقابها بسته به نحوه اتصال به سازه متفاوت است و همین موضوع اهمیت استفاده از وال پست را دوچندان میکند. این عنصر مقاوم با توزیع و کنترل نیروهای جانبی وارده، عملکرد کلی ساختمان را در برابر لرزشها و فشارها بهبود میبخشد و آسیبپذیری دیوارها را به میزان قابل توجهی کاهش میدهد. بنابراین، در مناطق زلزلهخیز، استفاده از وال پست به یک الزام اجرایی تبدیل شده و به طور مستقیم بر ایمنی سازه تأثیر میگذارد.
حداقل ابعاد و ضخامت نبشی موردنیاز برای اجرای وال پست
برای تعیین حداقل ابعاد و ضخامت نبشی مورد نیاز برای اجرای وال پست، ابتدا باید چند عامل مهم نظیر ارتفاع دیوار، نوع مصالح استفادهشده و بارهای جانبی وارده به دیوار محاسبه شوند. این محاسبات بهویژه در ساختمانهای بلند و تحت تأثیر نیروهای محیطی، اهمیت زیادی دارند. بهطور معمول، در پروژههای ساختمانی، مهندسین سازه از جداول استاندارد و فرمولهای فنی برای انتخاب اندازه مناسب نبشی استفاده میکنند. برای دیوارهای سبک، معمولاً نبشیهایی با ضخامت ۴ یا ۵ میلیمتر کافی هستند، در حالی که برای دیوارهای سنگینتر و باربر، نبشیهایی با ضخامت ۶ میلیمتر یا بیشتر توصیه میشود.
انتخاب مناسب سایز نبشی باید به گونهای انجام شود که هم وزن آن با مقاومت ساختاری متناسب باشد و هم از وقوع مشکلاتی همچون کمانش یا شکست دیوار جلوگیری کند. در این راستا، علاوه بر محاسبات مهندسی، نظارت دقیق و تأیید نهایی توسط ناظر پروژه نیز ضروری است تا اطمینان حاصل شود که تمام شرایط فنی و ایمنی رعایت شدهاند. این فرآیند نه تنها به پایداری دیوار کمک میکند بلکه هزینههای اضافی را نیز کاهش میدهد.

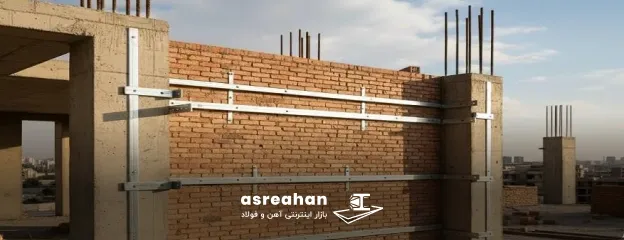

چه عواملی در انتخاب مقطع مناسب نبشی والپست مؤثر هستند؟
انتخاب و محاسبه حداقل نبشی برای وال پست، نیازمند توجه به چندین عامل کلیدی برای تضمین ایمنی و پایداری سازه است. برخی از مهمترین این عوامل شامل موارد زیر هستند:
سایز نبشی
انتخاب سایز مناسب نبشی یکی از مراحل حیاتی در طراحی وال پست است. معمولاً حداقل سایز نبشی مورد استفاده برای وال پستها، ۵ سانتیمتر است (نبشی ۵). اما در برخی موارد خاص و با تأیید مهندس ناظر، از نبشیهای ۴ سانتیمتری (نبشی ۴) نیز میتوان استفاده کرد. علاوه بر سایز، ضخامت نبشی نیز باید بهگونهای باشد که قادر به تحمل بارهای وارده باشد. معمولاً برای وال پستها، ضخامت ۲ میلیمتر مناسب در نظر گرفته میشود.
جنس نبشی
جنس نبشی تأثیر زیادی بر عملکرد آن در برابر نیروهای جانبی و شرایط محیطی دارد. بهترین جنس برای نبشی وال پست، فولاد است. زیرا مقاومت بالایی در برابر نیروها و شرایط سخت محیطی دارد. نبشیهای فولادی در گریدهای مختلفی تولید میشوند که هر کدام خواص و کاربردهای خاص خود را دارند. برای انتخاب گرید مناسب فولاد، باید با مهندس ناظر مشورت کرد تا از نظر استحکام و قابلیتهای ضدزنگ بودن، انتخاب مناسبی صورت گیرد.
شرایط آب و هوایی
شرایط محیطی و جوی نیز در انتخاب مقطع مناسب نبشی مؤثر است. در مناطقی که بارش باران یا وزش باد شدید دارند، باید از نبشیهایی با ابعاد بزرگتر و ضخامت بیشتر استفاده کرد تا مقاومت کافی در برابر نیروهای جانبی فراهم شود. همچنین، در این مناطق باید از نبشیهای گالوانیزه استفاده کرد تا از زنگزدگی و آسیبهای ناشی از رطوبت جلوگیری شود.
نوع دیوار
نوع دیوار مورد استفاده در سازه، تأثیر زیادی در انتخاب نبشی مناسب برای وال پست دارد. بهعنوان مثال، برای دیوارهای آجری نیاز به نبشی با سایز بزرگتر نسبت به دیوارهای گچی یا سبکتر است. همچنین، برای دیوارهای بلندتر، با توجه به فشار و نیروهای وارد بر آنها، نبشی با سایز و ضخامت بزرگتر مورد نیاز است.
بار وارده بر وال پست
بارهای وارده بر وال پست، که شامل نیروهای جانبی مانند زلزله، باد و سایر فشارهای محیطی است، مستقیماً بر انتخاب ابعاد و ضخامت نبشی تأثیر میگذارد. هر چه بار وارده بیشتر باشد، نیاز به نبشیهایی با ابعاد بزرگتر و مقاومت بیشتر احساس میشود. این بارهای وارده بستگی به عواملی مانند ارتفاع دیوار، نوع مصالح و شرایط آب و هوایی دارد.
محاسبه نبشی مصرفی در اجرای وال پست
برای طراحی و اجرای وال پست، انتخاب مناسب ابعاد و ضخامت نبشی یکی از مراحل حیاتی در تأمین استحکام دیوار در برابر نیروهای جانبی است. این محاسبات باید بهدقت بر اساس استانداردهای فنی، نوع دیوار، بارهای وارده و شرایط محیطی انجام شود. هدف از این انتخاب، تعیین نوع نبشی است که ضمن داشتن استحکام کافی، وزن اضافی نیز نداشته باشد. در این فرآیند، مهندس سازه باید عواملی مانند ارتفاع دیوار، نوع مصالح مورد استفاده در دیوار و میزان بارهای جانبی وارد بر دیوار را مد نظر قرار دهد تا مقطع مناسبی برای نبشی وال پست انتخاب کند.
برای محاسبه حداقل نبشی برای وال پست، یکی از روشهای معمول استفاده از جداول استاندارد است که مقادیر مختلف برای ضخامت و ابعاد نبشی را بر اساس بارهای وارد بر دیوار تعیین میکند. علاوه بر این، در پروژههای بزرگ و رسمی، معمولاً از روشهای محاسباتی دقیقتر و نقشههای مصوب برای انتخاب ابعاد نبشی استفاده میشود. در برخی موارد، مهندسان از روشهای تجربی برای تعیین ابعاد نبشی وال پست بهره میبرند که این روشها معمولاً بر اساس تجربه و شرایط خاص پروژه انتخاب میشوند.
در انتخاب ابعاد نبشی، باید توجه ویژهای به تفاوت بین وال پست و نبشی کشی داشت. در حالی که نبشی کشی برای ایجاد چهارچوب و پوشش دیوار به کار میرود، وال پست یک المان سازهای است که وظیفه تحمل نیروهای جانبی دیوار را بهعهده دارد. به همین دلیل، ابعاد و مقاومت نبشی مورد استفاده در وال پست باید بهطور محسوسی بالاتر و مطابق با استانداردهای اجرایی باشد. در نهایت، علاوه بر محاسبه دقیق ابعاد نبشی، اجرای صحیح وال پست و اتصال درست آن به سازه نیز بسیار اهمیت دارد. هرگونه اتصال ضعیف یا جوشکاری نادرست میتواند کارآیی وال پست را کاهش داده و خطرات ایمنی به همراه داشته باشد.
نکات مهم در بهکارگیری فرمولهای تعیین حداقل نبشی وال پست
در بهکارگیری فرمولهای محاسبه حداقل نبشی برای وال پست، رعایت چند نکته اساسی برای رسیدن به نتایج دقیق و بهینه بسیار حائز اهمیت است. در این بخش به بررسی نکات مهم در استفاده از این فرمولها خواهیم پرداخت:
- در محاسبه حداقل نبشی برای وال پست، باید به بارهای جانبی نظیر زلزله، باد و سایر نیروهای وارده توجه شود.
- نوع دیوار، بهویژه اینکه دیوار باربر است یا غیر باربر، در محاسبه ابعاد و ضخامت نبشی مؤثر است. دیوارهای باربر نیاز به نبشیهای مقاومتر و با ابعاد بزرگتر دارند.
- هنگام محاسبه حداقل ابعاد نبشی، باید ضریب ایمنی مناسب در نظر گرفته شود تا در صورت وقوع شرایط غیرمترقبه، سازه بهطور کافی مقاوم باقی بماند.
- در محاسبه نبشیهای وال پست باید شرایط محیطی مانند دما، رطوبت و نوع خاک نیز در نظر گرفته شود. این شرایط میتوانند بر جنس و مقاومت نبشی تأثیر بگذارند و باید در فرمولهای محاسباتی لحاظ شوند.
- در فرمولهای محاسبه حداقل نبشی، علاوه بر ابعاد، به پایداری طولی و عرضی نیز توجه میشود. نبشیها باید در برابر تغییرات ابعادی ناشی از بارهای جانبی و حرکات سازه مقاوم باشند.
- یکی از ارکان اصلی در محاسبه نبشیهای وال پست، بررسی دقیق تنشها و کششهای وارد بر آنها است. در صورت محاسبه نادرست این پارامترها، امکان وقوع شکستهای ناگهانی یا تغییر شکلهای غیرمنتظره وجود دارد.
- برای دقت بیشتر در محاسبات، میتوان از نرمافزارهای مهندسی سازه بهره برد که فرمولها و معیارهای استاندارد را بهطور خودکار اعمال کرده و محاسبات را به شکل بهینه انجام میدهند.
- برای اطمینان از صحت محاسبات، لازم است که همواره از استانداردهای معتبر ملی و بینالمللی در زمینه طراحی و محاسبه نبشیها استفاده شود. این استانداردها شامل نکات فنی و تجربی هستند که بهطور جامع شرایط مختلف را در نظر میگیرند.

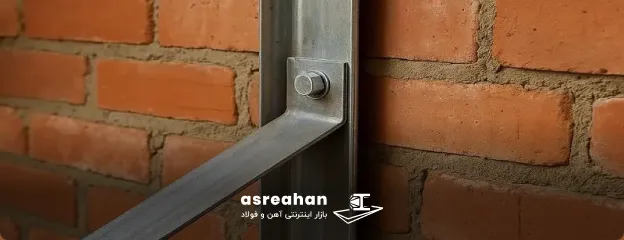

نکات مهم اجرایی و اصول نصب صحیح وال پست
در نصب صحیح وال پستها، توجه به نکات اجرایی دقیق و اصول فنی بسیار اهمیت دارد. این نکات نه تنها در بهبود استحکام دیوارها نقش دارند، بلکه ایمنی کلی سازه را نیز تضمین میکنند. در ادامه به بررسی برخی از مهمترین نکات اجرایی برای نصب وال پست خواهیم پرداخت:
- برای طراحی و نصب وال پستها، باید استانداردهای ملی و بینالمللی ۲۰۰۸ رعایت شود تا اطمینان حاصل شود که سازه در برابر نیروهای جانبی مانند زلزله مقاوم خواهد بود.
- در اجرای وال پستها، بهویژه در بخشهای زیرزمینی که بار خاک به آنها وارد میشود، دقت ویژهای باید به جزئیات اجرایی معطوف گردد.
- نصب بیس پلیتها باید پیش از عملیات بتنریزی سقف انجام شود و دقیقاً در محل زیرین و روی تیر بتنی قرار گیرد. در صورتی که این مراحل نادیده گرفته شود، بیس پلیتها باید با استفاده از رول بولتها از قسمت های بالا و پایین به تیرها متصل شوند.
- میخهای فولادی با طول ۳ سانتیمتر که با دستگاه میخکوب تفنگ هیلتی نصب میشوند، برای نصب پلیت به جان تیرها مناسب نیستند.
- برای جوشکاری وال پستها، باید از افراد با تجربه و ماهر در این زمینه استفاده کرد.
- در هر طبقه از ساختمان، باید اطمینان حاصل کرد که وال پستها بهطور دقیق شاغول (همراستا) هستند. این کار معمولاً با استفاده از ریسمان کشی انجام میشود و از ایجاد مشکلات در چینش نهایی دیوار جلوگیری میکند.
- پیش از شروع عملیات جوشکاری وال پستها، لازم است ابعاد داخلی ساختمان بهطور دقیق اندازهگیری شود.
- اگر وال پست در کنار ستون نصب شود، فاصلهای حدود ۴ یا ۵ سانتیمتر باید بین این دو عنصر حفظ شود. در این فضا، از پلاستوفوم استفاده میشود تا در صورت وارد شدن بار جانبی، فشار ستون به دیوار منتقل نشود.
- حداقل ضخامت نبشی مورد استفاده برای وال پست باید ۵ میلیمتر باشد.
جمع بندی
محاسبه حداقل نبشی برای وال پست از جمله مراحل حیاتی در طراحی سازههای مقاوم است که بر استحکام و ایمنی دیوارها تأثیر بسزایی دارد. این فرآیند باید با دقت و طبق استانداردهای معتبر انجام شود تا دیوار در برابر نیروهای جانبی مانند زلزله و باد بهطور مؤثر و پایدار عمل کند. در این مقاله، به بررسی نکات مختلفی از جمله محاسبه حداقل نبشی برای وال پست، عوامل مؤثر در انتخاب مقطع مناسب، روشهای محاسبه نبشی مصرفی و اصول اجرایی نصب وال پست پرداختیم.
