روش‌های زیادی برای اجرای کف و عرشه سقف مورد استفاده قرار می‌گیرند که سقف کامپوزیت یکی از مقرون‌به‌صرفه‌ترین‌ آن‌ها محسوب می‌شود‌. سقف کامپوزیت از ابداعاتی است که در سال‌های اخیر با استقبال زیادی از سوی فعالان حوزه ساخت و ساز روبرو شده است. استفاده از این سقف به‌دلیل سادگی اجرا، ایمنی بالا و افزایش سرعت کار روز به روز افزایش می‌یاید.

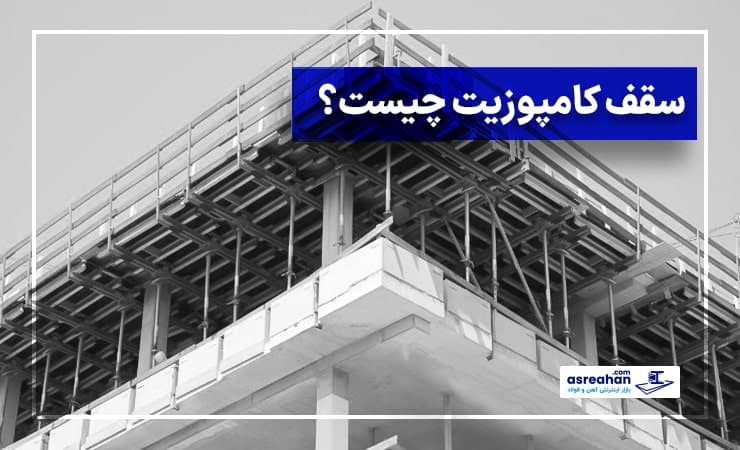

سقف کامپوزیت چیست؟

سقف کامپوزیت از دو جزو اصلی بتن و تیرهای فولادی ساخته شده است. قسمت بتنی این سقف که از بتن مسلح و میلگرد تهیه می‌شود، استحکام سازه را برای تحمل بارهای اضافی فراهم می‌کند.

عرشه فولادی نیز به‌عنوان پشتیبان بخش بتنی در طول ساخت و ساز عمل می‌کند و معمولاً از ورق‌های فولادی موجدار ساخته می‌شود که در بالای تیرها قرار می‌گیرند. عرشه فولادی یک سکوی پایدار برای بتن فراهم می‌سازد و به توزیع یکنواخت بار در سقف کمک می‌کند.

انواع سقف کامپوزیت کدامند؟

انواع سقف کامپوزیت مزایا و نحوه اجرای مخصوص به خود را دارند. در‌ ادامه به معرفی انواع آنمی‌پردازیم:

سقف کامپوزیت فلزی

در آن روکش فلزی با بتن ترکیب می‌شود و یک سیستم کف یا سقف مناسب به‌وجود می‌آید. برشگیر در این روش، در ابتدا روی تیرهای فرعی نصب می‌شود. سپس بدون شمع‌بندی، قالب‌بندی سقف با کمک تخته کوبی انجام می‌شود. در مراحل بعدی ناودانی را روی بال‌های تیر‌ جوش می‌زنند و میلگردها را روی‌ پروفیل‌ها قرار می‌دهند. نهایتاً با بتن ریزی، اجرای سقف را به پایان می‌رسانند و بعد از سفت شدن بتن، قالب‌ها را خارج می‌سازند.

از مزایای این نوع سقف می‌توان به استحکام بیشتر، مقاومت دربرابر‌ آتش سوزی، سبکی، بالا بودن سرعت ساخت و ساز، امکان استفاده از فضای خالی تیرآهن و بتن برای سیم‌ کشی و دوام بالای آن اشاره کرد.

سقف کامپوزیت عرشه فولادی

سقف عرشه فولادی یکی از رایج‌ترین سقف‌های کامپوزیت است که از ترکیب ورق‌های فلزی گالوانیزه با بتن و بدون تخته کوبی و چهار تراش ساخته می‌شود.

در هنگام ساخت سقف کامپوزیت عرشه فولادی از جوشکاری استفاده نمی‌شود و ورق‌ها با گل میخ به تیرهای فلزی وصل می‌شوند. این نوع سقف اغلب برای ساختمان‌های بسیار بزرگ و مراکز تجاری مورد استفاده قرار می‌گیرد.

سقف کامپوزیت عرشه فولادی دارای مزایایی مانند سرعت بالای اجرا، صرفه جویی‌ در بتن، مصالح پیش ساخته، استحکام و دوام و مقاومت دربرابر آتش است.

سقف کامپوزیت کرومیت

در سقف کرومیت از تیرچه‌های جان باز و بتن استفاده می‌شود. در هنگام ساخت این تیرچه، تسمه در بال زیرین و میلگرد خم شده در جان به‌کار می‌برند و فضای خالی بین تیرچه و بتن را با مصالح سبک پر می‌کنند.

از مزایای این سقف می‌توان به مقرون‌به‌صرفه بودن (کرومیت یکی ارزانترین سقف‌‌ها محسوب می‌شود)، سبکی، سهولت اجرا، امکان اجرای چند سقف همزمان، کاهش وزن سقف و استحکام اشاره کرد.

سقف کامپوزیت روفیکس

در ساخت سقف روفیکس از قالب‌های دائمی به‌نام روفیکس استفاده می‌شود. ورقه‌های فلزی مشبکی هستند که در سقف و کف بتنی و سقف کاذب نیز به‌کار می‌رود.

استفاده از سقف روفیکس به افزایش سرعت، کاهش مصرف بتن، یکپارچگی سقف و اسکلت، سبک شدن سقف، کاهش مصرف بتن و کاهش سایز تیرهای بتن منجر می‌شود.

مزایای سقف کامپوزیت چیست؟

در سال‌های اخیر، استفاده از انواع سقف کامپوزیت به‌دلیل ویژگی‌های مثبت فراوان آن‌ها با استقبال زیادی روبرو شده است. برخی از مهم‌ترین مزیت‌های این سقف‌ها عبارتند از:

  • نیاز نداشتن به شمع‌بندی
  • استحکام
  • مقاومت دربرابر آتش‌سوزی
  • ایمنی
  • سرعت بالای اجرا
  • سبک شدن وزن‌ سقف
  • هزینه مناسب
  • دوام
  • بهبود عملکرد سازه
  • سهولت اجرای سیم کشی ساختمان
  • عایق حرارتی و صوتی
  • تنوع در اجرا
  • مقاوم دربرابر بارهای زنده و مرده

مراحل اجرای سقف کامپوزیت

اجرای سقف کامپوزیت عرشه فولادی و انواع دیگر این سقف‌ها باید طی مراحلی انجام شود تا ساخت و ساز با سرعت و استحکام بالایی ساخته شود. مراحل اجرای سقف به شرح زیر است:

1.     قالب بندی

در ابتدا باید تیرهای اصلی، اتصالات، تیرهای فرعی و برش‌گیرها جوشکاری شوند. سپس، نوبت به قالب بندی سقف می‌رسد که اغلب از طریق تخته کوبی انجام می‌شود.

هنگام تخته کوبی، از چهارتراش برای مهار قالب سقف و داخل جان استفاده می‌کنند. در‌ نهایت، تخته‌هایی را روی چهارتراش‌ها قرار می‌دهند.

2.     اجرای میلگرد حرارتی

در‌ مرحله دوم، میلگردهای حرارتی باتوجه به نقشه و در‌ فواصل معین به‌صورت طولی و عرضی روی سقف قرار می‌‌گیرند. این میلگردها در جهات مختلف تیرهای فرعی قرار داده می‌شوند تا باعث یکپارچگی بتن شوند و از ترک خوردن آن جلوگیری‌ کنند.

برای پیشگیری از عدم جابجایی میلگردها در حین بتن‌ریزی باید به‌وسیله آرماتوربندی به یکدیگر وصل شوند.

3.     نصب اسپیسر

برای کاور بتن و حفظ ارتفاع آرماتورها از اسپیسرها استفاده می‌شود. اسپیسر را زیر میلگردهای حرارتی قرار می‌دهند تا بتن به زیر میلگرد برود‌.

لازم به ذکر است که ضخامت اسپیسرها باید باتوجه به نوع سقف کامپوزیت تعیین‌‌ می‌شود.

4.     بتن ریزی

در مرحله آخر باید بتن ریزی انجام شود که اغلب از بتن‌هایی با اسلامپ 8 استفاده می‌کنند.

ضخامت بتن و میزان شل بودن آن باید به‌طور مداوم توسط مهندسین و با شاخص‌های فنی محاسبه شود تا سقف سازه بیش از اندازه سنگین نشود.

مراحل اجرای سقف کامپوزیت

نکات مهم اجرای سقف کامپوزیت

نکات فنی مهمی در هنگام اجرای سقف کامپوزیت وجود دارد که رعایت آن‌ها به استاندارد بودن این سقف‌ها کمک می‌کند. برخی از مهم‌ترین نکات عبارتند از:

  • برای کاهش سایز تیرهای فرعی می‌توان از شمع‌بندی استفاده کرد.
  • در داخل جان‌ها، چهارتراش‌هایی در ابعاد 5*5 یا 7*7 استفاده می‌شود.
  • ورق‌های فلزی اغلب دارای ضخامتی برابر با 1.5، 2، 2.5 و 3 متر هستند.
  • قبل از بتن ریزی باید روی قالب را کاملا تمیز کنید.
  • اگر قالب‌ها از یکدیگر فاصله داشته باشند، بتن هدر می‌رود. بنابراین، باید تا حد امکان درز قالب‌ها را پر کنید.
  • برای جلوگیری از جدانشدن قالب از بتن باید بعد از قالب بندی، سطح آن‌را با روغن سوخته یا گازوئیل بپوشانید.
  • میلگردهای حرارتی که روی سقف کامپوزیت استفاده می‌شوند در هنگام اجرا باید 20 تا 30 سانتی‌متر از یکدیگر فاصله داشته باشند.
  • آرماتورها باید به‌صورت عمودی قرار بگیرند و فاصله زیادی با یکدیگر نداشته باشند.
  • در هنگام اجرا از میلگردهای آجدار استفاده کنید.
  • اگر بتن شل است نباید روی آن از سیمان خشک استفاده کنید.
  • در‌هنگام بتن ریزی برای خارج کردن حباب باید از ویبره استفاده شود.
  • برای صاف شدن سطح بتن باید روی‌ آن ماله بکشید.
  • در هوای سرد مراقب یخ زدن بتن باشید، چراکه مقاومت آن‌را کاهش می‌دهد.
  • تا چند روز بعد از بتن ریزی باید سطح آن‌ها را با آب پاشیدن مرطوب نگه دارید.

اجزای سقف کامپوزیت چیست؟

سقف کامپوزیت دارای اجزا و قطعاتی است که در هنگام اجرای آن بکار می‌روند. این اجزا شامل موارد زیر هستند:

  • بتن
  • ورق‌های فولادی
  • تیرهای فرعی
  • میلگرد یا آرماتور حرارتی
  • برشگیر
  • گل میخ
  • فلاشینگ
