در پروژههای ساختمانی و سازههای فلزی، انتخاب و استفاده از مقاطع فولادی با کیفیت، نقش تعیینکنندهای در ایمنی و دوام سازه دارد. نبشی آهن بهعنوان یکی از پرمصرفترین پروفیلهای فولادی، در بخشهایی مانند اتصالات، تقویت گوشهها، ساخت قابها و سازههای صنعتی مورد استفاده قرار میگیرد. این مقطع فولادی که دارای دو بال عمود بر هم است، بهدلیل تحمل نیروهای مختلف، باید از نظر خواص مکانیکی، ابعاد هندسی و ترکیب متریال بهدقت بررسی شود. به همین دلیل، انجام انواع روش های تست نبشی در مراحل تولید، کنترل کیفیت و حتی پیش از نصب، اهمیت زیادی دارد و کمک میکند تا از عملکرد صحیح آن در شرایط واقعی بهرهبرداری اطمینان حاصل شود و ریسکهای سازهای به حداقل برسد.
تست نبشی چیست؟
تست نبشی به مجموعهای از بررسیها و آزمونهای فنی گفته میشود که با هدف ارزیابی کیفیت، ایمنی و انطباق این مقطع فولادی با استانداردهای تعیینشده انجام میگیرد. در این فرآیند، نبشی از جنبههای مختلفی مانند خواص مکانیکی، ترکیب شیمیایی، دقت ابعادی و سلامت سطحی مورد بررسی قرار میگیرد تا مشخص شود محصول توان تحمل تنشها و شرایط کاری مورد انتظار را دارد یا خیر. تست نبشی میتواند در مراحل مختلفی از جمله فرآیند تولید نبشی در کارخانه، تحویل کالا و پیش از استفاده در پروژههای ساختمانی انجام شود و نقش مهمی در شناسایی عیوب احتمالی، جلوگیری از بهکارگیری محصولات نامرغوب و افزایش اطمینان از عملکرد صحیح سازه ایفا میکند.
چرا تست نبشی در کنترل کیفیت اهمیت دارد؟
تست نبشی یکی از مهمترین مراحل در فرآیند کنترل کیفیت مقاطع فولادی است که تأثیر مستقیمی بر ایمنی و دوام سازهها دارد. از آنجا که نبشی در تحمل و انتقال نیروهای فشاری و برشی نقش کلیدی ایفا میکند، وجود هرگونه ضعف در کیفیت، خواص مکانیکی یا ترکیب متریال آن میتواند عملکرد کل سازه را با مشکل مواجه کند. انجام تستهای مختلف روی نبشی کمک میکند تا میزان تطابق محصول با استانداردهای فنی، یکنواختی کیفیت فولاد، دقت ابعادی و سلامت سطحی آن بهصورت دقیق بررسی شود. همچنین در پروژههای عمرانی، نتایج این آزمونها بهعنوان معیار اصلی برای پذیرش یا رد محمولههای فولادی مورد استفاده قرار میگیرد. در نهایت، کنترل دقیق کیفیت نبشی علاوه بر افزایش اطمینان در اجرای پروژه، از تحمیل هزینههای اضافی ناشی از تعمیر، تقویت یا تعویض سازه در آینده جلوگیری میکند.
چه استانداردهایی در بازرسی نبشی استفاده میشوند؟
بازرسی و ارزیابی کیفیت نبشی بدون استفاده از استانداردهای فنی معتبر، امکان تضمین ایمنی و عملکرد صحیح این مقطع فولادی را فراهم نمیکند. زیرا استانداردها مبنای مشخص و قابل اتکایی برای سنجش کیفیت و انطباق محصول با الزامات سازهای هستند. در فرآیند بازرسی نبشی، نوع استاندارد انتخابشده معمولاً به محل استفاده، شرایط بارگذاری و الزامات پروژه بستگی دارد. این استانداردها شاخصهایی مانند خواص مکانیکی، ترکیب شیمیایی، ابعاد اسمی، تلرانسها و کیفیت ظاهری را مشخص میکنند. از جمله استانداردهای مورد استفاده در بازرسی نبشی عبارت اند از:
- ASTM A36: استاندارد پرکاربرد برای نبشیها و مقاطع فولادی کربنی با مقاومت عمومی که در سازههای ساختمانی و صنعتی مورد استفاده قرار میگیرند.
- EN 10056: استاندارد اروپایی که مشخصات مربوط به شکل، ابعاد اسمی و تلرانسهای مجاز نبشیهای فولادی را تعیین میکند.
- ISIRI 13968: استاندارد ملی ایران برای تولید و کنترل کیفیت مقاطع فولادی نورد گرم، از جمله نبشی.
- JIS G3192: استاندارد ژاپنی که معیارهای مربوط به ابعاد، وزن و شکل نبشیهای فولادی را مشخص مینماید.

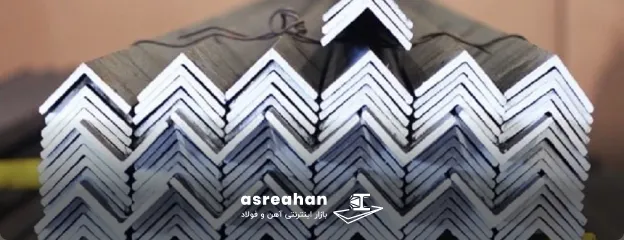

نحوه نمونه برداری برای تست نبشی
در کنترل کیفی نبشیهای فولادی، نحوه نمونهبرداری نقش تعیینکنندهای در اعتبار نتایج آزمایشها دارد. اگر نمونهها بهدرستی انتخاب نشوند، حتی دقیقترین تستها هم نمیتوانند وضعیت واقعی محصول را نشان دهند. به همین دلیل، نمونهبرداری از نبشی باید به شکلی انجام شود که مشخصات فنی کل محموله یا سری تولید را بهطور واقعی منعکس کند.
تعداد و نحوه انتخاب نمونهها معمولاً بر اساس حجم تولید، نوع آزمون موردنظر و الزامات استانداردهای مربوطه مشخص میشود. برای نمونه، در آزمونهای مکانیکی مانند کشش یا خمش، معمولاً از هر ذوب یا بچ تولیدی حداقل یک نمونه برداشت میشود تا خواص مکانیکی نبشی ارزیابی گردد. در مقابل، برای کنترلهای ابعادی یا برخی آزمونهای غیرمخرب، انتخاب چند نمونه از نقاط مختلف میتواند دقت بررسی را افزایش دهد. در فرآیند نمونهبرداری از نبشی، رعایت نکات زیر اهمیت ویژهای دارد:
- انتخاب نمونهها بهصورت تصادفی و از بخشهای مختلف محموله یا خط تولید
- جدا کردن نمونه بدون وارد کردن آسیب یا تغییر در ساختار سطحی و مقطع فولاد
- برداشت نمونه از قسمتهای میانی نبشی برای انجام تستهای مکانیکی
- ثبت کامل اطلاعات نمونه شامل شماره ذوب، ابعاد، سایز و تاریخ تولید
- نگهداری و انتقال نمونهها مطابق الزامات استاندارد تا زمان انجام تست نبشی
- انتخاب نمونه از نبشیهای سالم، با طول مناسب و بدون تابخوردگی یا عیوب ظاهری
- بررسی یکنواختی ضخامت و ابعاد پیش از انتخاب نمونه
- کنترل کیفیت سطح و پوشش احتمالی قبل از انجام آزمایشها
معرفی انواع تست های نبشی
بهمنظور بررسی کیفیت و قابلیت اطمینان نبشی، مجموعهای از آزمونهای فنی و تخصصی روی این مقطع فولادی انجام میشود. هر یک از این تستها با هدف کنترل بخش خاصی از ویژگیهای نبشی، مانند خواص مکانیکی، دقت ابعادی، ترکیب شیمیایی و انطباق با استانداردهای تولید، مورد استفاده قرار میگیرند. نتیجه این آزمایشها مشخص میکند که آیا نبشی تولیدشده از نظر فنی و وزنی با مشخصات اعلامشده و الزامات مهندسی سازگار است یا خیر. در ادامه، مهمترین روش های تست نبشی که در فرآیند کنترل کیفیت به کار میروند، معرفی میشوند.

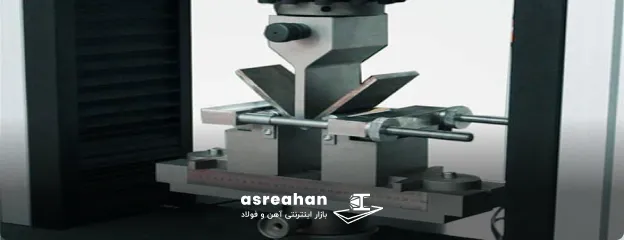

تست خمش
تست خمش یکی از روش های تست نبشی است که هدف از انجام آن، ارزیابی میزان انعطافپذیری و توانایی تغییر شکل نبشی است. مشاهده ترک، شکست یا پوستهشدن سطح در حین تست، نشانه کیفیت پایین محصول خواهد بود.
تست کشش
تست کشش نیز از روش های تست نبشی است که در آن، نمونه نبشی تحت نیروی کشنده قرار میگیرد تا پارامترهایی مانند تنش تسلیم، مقاومت نهایی و مقدار ازدیاد طول آن مشخص شود. خروجی این تست نشان میدهد فولاد تا چه حد از نظر مکانیکی قابلاعتماد است.

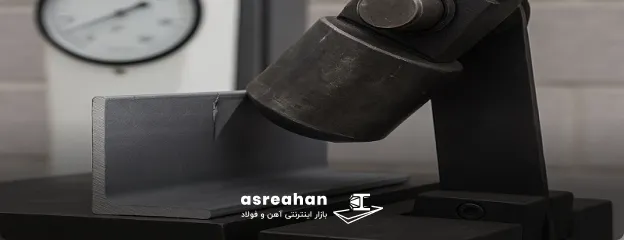

تست ضربه
در این روش، رفتار نبشی در برابر ضربات ناگهانی و شرایط دمایی خاص بررسی میشود. این آزمایش بیشتر برای مقاطعی کاربرد دارد که در سازههای بلند یا مناطق با آبوهوای سرد استفاده میشوند.
تست ترکیب شیمیایی
با انجام آنالیز شیمیایی یا استفاده از دستگاه طیف سنجی، درصد عناصر تشکیلدهنده فولاد مانند کربن، منگنز، فسفر و سیلیسیم اندازهگیری میشود تا تطابق آن با مجاز استاندارد کنترل شود.
تست ابعادی و ظاهری
تست ابعادی و ظاهری یکی دیگر از انواع روش های تست نبشی است. در این تست، مواردی مانند ضخامت، طول بالها، زاویه نبشی و کیفیت سطح آن با ابزارهای اندازهگیری دقیق بررسی میشود تا با استانداردهای تعریفشده و جدول وزنی مطابقت داشته باشد.

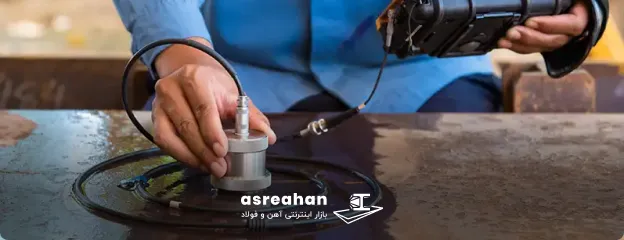

تست غیرمخرب
این گروه از آزمونها شامل روشهایی مانند اولتراسونیک و ذرات مغناطیسی است که بدون وارد کردن آسیب به نبشی، امکان شناسایی ناپیوستگیها و عیوب داخلی و سطحی را فراهم میکند.
تفاوت تستهای مخرب و غیرمخرب نبشی
تستهای کنترل کیفیت نبشی بهطور کلی به دو دسته کلی مخرب و غیرمخرب تقسیم میشوند که هرکدام نقش متفاوتی در کنترل کیفی دارند. در تستهای مخرب، نمونه عمداً تحت تنشها و بارهایی قرار میگیرد که فراتر از محدوده عملکرد عادی آن است و در نهایت به تغییر شکل دائمی یا شکست قطعه منجر میشود. هدف اصلی این آزمونها، بررسی رفتار واقعی فولاد در شرایط بحرانی و سنجش ویژگیهایی مانند مقاومت، انعطافپذیری و چقرمگی است. هرچند پس از انجام این تستها نمونه دیگر قابل استفاده نیست، اما دادههای بهدستآمده دقت بالایی در تحلیل عملکرد نبشی دارند. آزمونهایی مانند کشش، خمش و ضربه در این گروه قرار میگیرند.
در مقابل، تستهای غیرمخرب بدون آسیب زدن به نبشی انجام میشوند و امکان بررسی سلامت قطعه را در همان وضعیت موجود فراهم میکنند. تمرکز این روشها بر شناسایی عیوب سطحی و ناپیوستگیهای داخلی است که ممکن است در ظاهر قابل مشاهده نباشند. این نوع تستها معمولاً در مراحل پایانی تولید یا هنگام بازرسی نبشی در پروژههای ساختمانی مورد استفاده قرار میگیرند. روشهایی مانند اولتراسونیک و ذرات مغناطیسی از رایجترین آزمونهای غیرمخرب بهشمار میآیند.
جمعبندی
در سازههای فولادی، کیفیت هر مقطع نقش مستقیمی در ایمنی و پایداری کل سازه دارد و نبشی نیز بهعنوان یکی از اجزای کلیدی اتصالات، از این قاعده مستثنا نیست. در این مقاله از عصرآهن، به بررسی انواع روش های تست نبشی پرداختیم. انجام تستهای مختلف روی نبشی، امکان بررسی دقیق استحکام، صحت ابعادی و یکنواختی تولید را فراهم میکند و به مهندسان و مجریان پروژه کمک میکند تا از عملکرد واقعی این مقطع در شرایط بارگذاری مختلف اطمینان حاصل کنند. نبشیهای تأییدشده از نظر کیفی، علاوهبر اطمینان سازهای، ارزش فنی و اقتصادی بالاتری در بازار دارند.
