هر سازه ساختمانی در معرض نیروهای متعددی قرار میگیرد که با عنوان «بارهای وارده بر ساختمان» شناخته میشوند و عامل اصلی ایجاد تنش، تغییر شکل و تعیین سطح ایمنی سازه هستند. شناخت انواع بارهای وارد بر ساختمان، یکی از پایهایترین اصول در طراحی اصولی و مهندسی ساختمان به شمار میرود. در فرآیند طراحی سازه، مهندسان موظفاند تمامی بارهای محتمل را بهدرستی شناسایی کرده و اثر آنها را در محاسبات لحاظ کنند. توزیع صحیح بارها در اجزای مختلف ساختمان، نقش مستقیمی در افزایش مقاومت سازه، کاهش آسیبپذیری در برابر عوامل محیطی و بالا رفتن طول عمر بنا دارد. در مقابل، نادیده گرفتن برخی بارها میتواند پیامدهای جبرانناپذیری از جمله کاهش ایمنی و بروز خسارات جانی و مالی به همراه داشته باشد. در این مقاله تلاش شده است تا با نگاهی جامع، به معرفی انواع بارهای ساختمانی، نحوه اثرگذاری آنها و اهمیت آنها در ایمنی و عملکرد سازه پرداخته شود.
لیست قیمت تیرآهن تمامی کارخانجات در بازار امروز

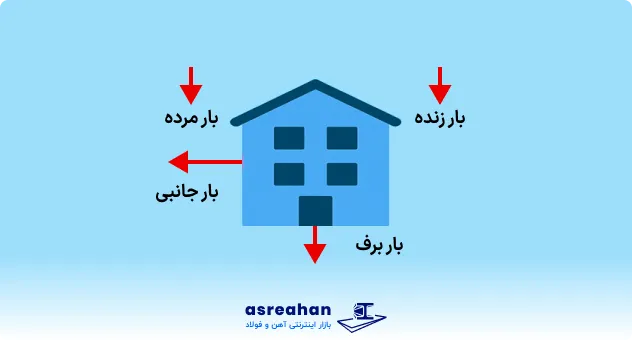

انواع بارهای وارد بر ساختمان
در مهندسی سازه، بار به هر عاملی گفته میشود که موجب ایجاد نیرو، تغییر شکل یا حرکت در اجزای ساختمان شود و عملکرد طبیعی سازه را تحت تأثیر قرار دهد. این اثرات میتوانند بهصورت تنش، خمش، جابهجایی یا حتی شتاب در بخشهای مختلف سازه ظاهر شوند. محاسبه صحیح بارها این امکان را فراهم میکند تا سازه با ایمنی کافی و عملکرد مطلوب طراحی شود. بهطور کلی، انواع بارهای وارد بر ساختمان بر اساس منبع و نحوه تأثیرگذاری، در دو گروه اصلی بارهای داخلی و بارهای خارجی دستهبندی میشوند که هر یک نقش مهمی در تحلیل و طراحی سازه دارند.
نیروهای داخلی وارده بر ساختمان
اعضای مختلف ساختمان تحت تأثیر نیروهایی قرار میگیرند که درون خود سازه ایجاد میشوند و عملکرد و پایداری آن را تعیین میکنند. این نیروهای داخلی به چند دسته اصلی تقسیم میشوند که هرکدام نقش مهمی در طراحی و تحلیل سازه دارند:
- نیروهای محوری: نیروهای محوری به نیروهایی گفته میشود که همراستا با محور طولی یک عضو سازهای اثر میگذارند و جهت اعمال آنها بر سطح مقطع عمود است. این نیروها باعث ایجاد تنشهای کششی یا فشاری در عضو شده و نقش مهمی در رفتار و پایداری سازه ایفا میکنند.
- نیروهای برشی: نیروهای برشی به نیروهایی گفته میشود که همراستا نیستند و باعث میشوند بخشهای مختلف یک عضو در جهتهای مخالف جابهجا شوند. در صورت افزایش بیش از حد این نیروها، امکان گسیختگی و شکست عضو سازهای وجود خواهد داشت.
- نیروی برشی موضعی: نیروی برشی موضعی به آن دسته از نیروها اطلاق میشود که در بخشهای مشخص و محدود یک سازه به وجود آمده و اثر آنها تنها در همان ناحیه متمرکز است. برای نمونه، در محل اتصال تیر به ستون یا در قسمتهایی که بار بهصورت متمرکز اعمال میشود، امکان ایجاد نیروی برشی موضعی وجود دارد.
- نیروهای خمشی: این نیروها در واقع نوعی گشتاور هستند که اگر مقدار آنها زیاد باشد، موجب تغییر شکل و خمیدگی عضو میشوند. عملکرد این نیروها مشابه نیرویی است که هنگام خمکردن لولهها به کار میرود.
- نیروهای پیچشی: نیروهای پیچشی نوعی از نیروهای دورانی هستند که باعث چرخش یا تابخوردگی عضو حول محور طولی خود میشوند. در صورتی که این نیروها از حد مجاز فراتر روند، میتوانند آسیب جدی به عضو وارد کنند.
- نیروی فشاری: نیروی فشاری به نوعی از نیرو اطلاق میشود که در راستای محور عضو سازه عمل کرده و موجب متراکم شدن مصالح و کوتاهتر شدن طول آنها میگردد. این نوع نیرو بیشتر در عناصری مانند ستونها و دیوارهای باربر وجود دارد.

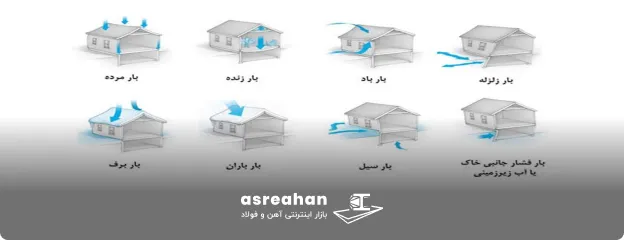

نیروهای خارجی وارده بر ساختمان
نیروهای خارجی به بارهایی اطلاق میشوند که منبع آنها خارج از سازه بوده و بهصورت مستقیم یا غیرمستقیم بر ساختمان اثر میگذارند. این بارها معمولاً ناشی از شرایط محیطی، بهرهبرداری و عوامل طبیعی هستند و نقش تعیینکنندهای در ایمنی و پایداری سازه دارند. در ادامه، مهمترین انواع نیروهای خارجی وارد بر ساختمان معرفی میشوند:
بارهای ثقلی یا عمودی
بارهای ثقلی، همانگونه که از عنوان آنها مشخص است، نیروهایی هستند که در راستای قائم به سازه وارد میشوند. این نیروها ناشی از وزن خود ساختمان و اجزای تشکیلدهنده آن بوده و بر سازه اثر میگذارند. بهطور کلی، بارهای ثقلی در دو دسته اصلی طبقهبندی میشوند: بار مرده و بار زنده.
- بارهای مرده: بارهای مرده به مجموعه نیروهایی گفته میشود که مقدار آنها در طول عمر سازه ثابت باقی میماند. این بارها عمدتاً از وزن اجزای دائمی ساختمان ناشی میشوند و از همان مراحل اولیه ساخت تا پایان بهرهبرداری بر سازه اعمال میگردند. وزن بخشهایی مانند تیر و ستون، دیوارها، سقف و کفها، پلهها و همچنین تأسیسات ثابت جزو بارهای مرده محسوب میشود. برای محاسبه این نوع بار، معمولاً حجم هر جزء سازه در چگالی یا وزن مخصوص مصالح بهکاررفته در آن ضرب میشود تا مقدار نیروی وارد بر ساختمان مشخص گردد.
- بارهای زنده: بارهای زنده به نیروهایی گفته میشود که برخلاف بارهای مرده، ثابت نبوده و در طول زمان از نظر مقدار یا محل اثر تغییر میکنند. این نوع بارها معمولاً ناشی از حضور انسانها، وسایل، تجهیزات متحرک یا عبور وسایل نقلیه از روی سازه هستند. برای مثال، وزن افرادی که در یک ساختمان در حال تردد هستند یا بار خودروهایی که از یک پل عبور میکنند، در ساعات مختلف شبانهروز یکسان نیست. به دلیل متغیر بودن شدت بار، تعیین مقدار دقیق بارهای زنده از پیش امکانپذیر نیست و مهندسان سازه معمولاً با استفاده از مقادیر پیشنهادی آییننامهها و دادههای آماری، این بارها را بهصورت تقریبی در محاسبات طراحی لحاظ میکنند تا ایمنی و عملکرد مناسب سازه تضمین شود.
بارهای جانبی یا افقی
بارهای جانبی به نیروهایی اطلاق میشود که در راستای افقی به سازه وارد میگردند. این نیروها قادرند موجب جابهجایی یا تغییر شکل ساختمان شوند و نقش قابل توجهی در میزان پایداری و ایمنی سازه ایفا کنند. از جمله مهمترین انواع بارهای جانبی میتوان به اثرات باد، نیروهای ناشی از زلزله و فشار جانبی خاک اشاره کرد.
بار ناشی از برف
تجمع برف بر روی بام و بخشهایی از ساختمان مانند لبهها و سطوح افقی، باعث وارد شدن نیروی ثقلی اضافی به سازه میشود و وزن کلی ساختمان را افزایش میدهد. در مناطق سردسیر و پربرف، اگر این بار بهموقع کنترل یا برطرف نشود، میتواند به یک عامل خطرناک تبدیل شده و در شرایط خاص حتی موجب آسیب جدی یا فروپاشی سازه شود. به همین دلیل پاکسازی برف از روی بامها اهمیت زیادی دارد. در آییننامههای ساختمانی، مقدار بار برف معمولاً بر اساس میزان برف انباشتهشده روی سطح زمین محاسبه میشود و سپس با استفاده از ضرایب اصلاحی، مقدار تقریبی بار وارد بر بام تعیین میگردد. این ضرایب بسته به عواملی مانند اقلیم منطقه، موقعیت جغرافیایی، نوع کاربری ساختمان و شکل هندسی آن متفاوت هستند.
بار ناشی از باد
بار ناشی از باد به دلیل تغییرپذیر بودن سرعت و جهت جریان هوا در طول زمان، در دسته بارهای دینامیکی قرار میگیرد و رفتار آن وابسته به شرایط لحظهای محیط است. از این رو، تحلیل دقیق اثر باد معمولاً نیازمند بررسیهای دینامیکی است. با این حال، در سازههای کوتاه و با ارتفاع متوسط که از سختی کافی برخوردارند و تغییرشکل آنها محدود است، آییننامهها امکان جایگزینی اثرات دینامیکی باد با بارهای استاتیکی معادل را فراهم کردهاند. در فرآیند طراحی سازه، باید نیروی باد از جهات مختلف مورد بررسی قرار گیرد، زیرا جهت وزش باد در شرایط واقعی قابل پیشبینی دقیق نیست و میتواند در هر لحظه تغییر کند.
بار ناشی از زلزله
بار زلزله از مهمترین و در عین حال غیرقابلپیشبینیترین بارهای وارد بر سازه به شمار میآید که بهصورت دینامیکی عمل میکند. زمان وقوع، جهت حرکت و شدت این نیروها از پیش قابل تعیین نیست و همین موضوع طراحی سازه را با چالش جدی روبهرو میکند. به همین دلیل ساختمانها باید به گونهای طراحی شوند که توانایی تحمل و کنترل نیروهای لرزهای را از جهات مختلف داشته باشند. با توجه به پیچیدگی و هزینهبر بودن تأمین ایمنی کامل در همه جهتها، آییننامههای طراحی سازه الزام میکنند که مقاومت ساختمان در برابر زلزله حداقل در دو راستای اصلی و عمود بر یکدیگر تأمین شود تا پایداری و ایمنی سازه در شرایط بحرانی تضمین گردد.
بار ناشی از فشار خاک
در بعضی نواحی، نیروهای جانبی ناشی از خاک اطراف یا سطح آبهای زیرزمینی به دیوارهای مدفون و فونداسیون ساختمان وارد میشود. این نیروها بهخصوص در زمینهایی با خاک سست یا تراز بالای آب زیرزمینی اهمیت بیشتری پیدا میکنند و لازم است با دقت مورد بررسی و محاسبه قرار گیرند. اثر فشار جانبی خاک نقش تعیینکنندهای در طراحی دیوارهای نگهدارنده و پیهای عمیق دارد و در صورت بیتوجهی میتواند باعث تغییر شکل سازه یا ایجاد ترک در اجزای ساختمانی شود.
لیست قیمت میلگرد تمامی کارخانجات در بازار امروز
بررسی مسیر انتقال بارهای وارد بر ساختمان
مسیر انتقال بار در ساختمان به فرآیندی گفته میشود که طی آن نیروهای وارد بر سازه، بهصورت مرحلهبهمرحله از اجزای مختلف عبور کرده و در نهایت به زمین منتقل میشوند. در واقع اسکلت ساختمان، که پشت پوششهای معماری پنهان است، نقش اصلی را در هدایت و توزیع این نیروها بر عهده دارد. به این شکل که بارهای وارد بر هر طبقه ابتدا توسط دال تحمل شده و سپس به تیرهای فرعی و اصلی منتقل میشوند؛ این نیروها پس از آن از طریق ستونها به پی رسیده و در نهایت به زمین انتقال مییابند.
تمامی تنشها و نیروهای داخلی ایجادشده در اعضای سازهای مانند دال، تیر، ستون و پی، حاصل اثر بارهای خارجی هستند. چنانچه مقدار این بارها در محدوده ظرفیت مقاومتی هر یک از اجزای سازه قرار داشته باشد، ساختمان عملکرد ایمن و پایداری خواهد داشت؛ اما در صورتی که نیروهای واردشده از توان تحمل اعضا فراتر رود، خطر بروز آسیبهای جدی یا حتی تخریب سازه افزایش مییابد.

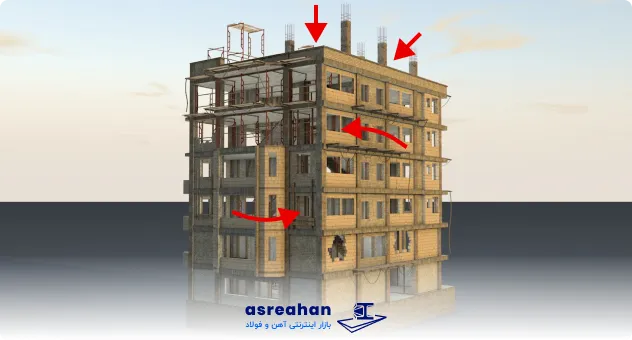

محاسبه بارهای جانبی وارد بر ساختمان
محاسبه انواع بار وارده بر ساختمان یکی از اصلیترین مراحل طراحی سازه است. بارهای جانبی برخلاف بارهای ثقلی که عمدتاً قابل پیشبینیاند، بهشدت تحت تأثیر شرایط محیطی، موقعیت جغرافیایی و ویژگیهای سازه قرار دارند. به همین دلیل، مهندسان سازه موظفاند تمامی نیروهایی که به ساختمان وارد میشود را با دقت بالا و براساس ضوابط آییننامهای محاسبه کنند تا از عملکرد ایمن ساختمان در شرایط بحرانی اطمینان حاصل شود.
- محاسبه بارهای ثقلی: برای محاسبه بارهای ثقلی، مهندسان سازه باید مجموع وزنهای مختلفی که بر ساختمان اثر میگذارند را بهدقت محاسبه کنند. این شامل وزن کل مصالح ساختمانی نظیر بتن، فولاد، آجر و سایر مواد استفادهشده در سازه است. همچنین بارهای زنده، مانند بار ناشی از حضور افراد، مبلمان و تجهیزات، باید بهطور دقیق محاسبه و در نظر گرفته شوند. تمامی این بارها به صورت متوازن باید به اعضای مختلف سازه، مانند تیرها، ستونها، پیها و سقفها منتقل شوند تا استحکام و ایمنی کلی ساختمان تأمین شود.
- محاسبه بارهای جانبی: برای محاسبه بارهای جانبی، باید ویژگیهای خاص هر منطقه و شرایط محیطی آن بهطور دقیق بررسی شوند. بهعنوان نمونه، در نواحی با وزش باد شدید، لازم است نیروی باد بهصورت دقیق و با توجه به استانداردهای مربوطه محاسبه گردد. همچنین برای تحلیل اثرات زلزله، باید از دستورالعملها و استانداردهای بینالمللی یا ملی معتبر استفاده کرد. این نوع محاسبات معمولاً نیازمند مدلسازیهای دقیق و بررسی رفتار دینامیکی سازه تحت تأثیر نیروهای مختلف است تا از ایمنی و عملکرد مطلوب سازه در شرایط بحرانی اطمینان حاصل شود.
- محاسبه بار باد: برای محاسبه بارهای ناشی از باد، ضروری است که عواملی نظیر سرعت باد، ارتفاع بنا، ضریب شکل ساختمان و ویژگیهای زمین منطقه مورد ارزیابی قرار گیرند. همچنین، استانداردهای متفاوتی برای تعیین بار باد وجود دارد که ممکن است بسته به منطقه و شرایط جغرافیایی متغیر باشد.
- محاسبه بار زلزله: بارهای زلزله به دلیل نیروهای دینامیکی ناشی از حرکات زمین به ساختمان وارد میشوند. این بارها بستگی به شدت زلزله، نوع خاک، و ویژگیهای منطقه دارند. برای محاسبه این بار، باید از استانداردهای بینالمللی و ملی استفاده کرد. این محاسبات معمولاً شامل تحلیلهای پیچیدهای میشوند که برای ارزیابی پایداری سازه در برابر لرزشهای ناشی از زلزله طراحی شدهاند.
- نیروی فشاری در ستونها: ستونها، بهعنوان اعضای باربر قائم ساختمان، بارهای ثقلی را از طبقات بالایی به پایینترین سطح سازه منتقل میکنند. برای محاسبه نیروی فشاری در ستونها، باید وزن تمامی طبقات بالاتر از آن ستون محاسبه شود. این نیرو بهطور مستقیم بر سطح مقطع ستون اثر میگذارد و باید به گونهای طراحی شود که ستون قادر به تحمل بارهای وارده باشد.
- نیروی کششی در کابلها: کابلها در سازههایی مانند پلها و سقفهای کششی، نیروی کششی را برای تحمل بارها و انتقال آنها به دیگر اعضای سازه فراهم میآورند. برای محاسبه نیروی کششی در کابلها، باید مجموع وزن سازه و بارهای اضافی (مثلاً وزن وسایل و خودروها) را در نظر گرفت. هر چه بار بیشتری به کابل وارد شود، نیروی کششی در آن نیز افزایش مییابد و باید کابلها برای تحمل این نیروها طراحی شوند.
- ترکیب بارها: در طراحی سازه، معمولاً ساختمانها تحت تأثیر ترکیبی از بارهای مختلف قرار میگیرند، مانند بارهای ثقلی، باد و زلزله. برای بررسی وضعیت بحرانی و اطمینان از ایمنی ساختمان، مهندسان باید این بارها را با استفاده از ضرایب خاصی که در استانداردها آمده است، ترکیب کنند. ترکیب صحیح این بارها باعث میشود که طراحی سازه بهطور دقیقتری انجام شود و مقاومت آن در برابر شرایط مختلف بارگذاری بررسی گردد.
بار دینامیکی و استاتیکی چه تفاوتی با یکدیگر دارند؟
بارهای دینامیکی و استاتیکی دو نوع مختلف از نیروهایی هستند که به سازه وارد میشود. بار استاتیکی به نیروهایی گفته میشود که به صورت ثابت و بدون تغییر در طول زمان بر سازه وارد میشوند. بهعنوان نمونه، وزن اجزای ثابت ساختمان که هیچ تغییری در آنها بهوجود نمیآید، جزو بارهای استاتیکی قرار میگیرد. در مقابل، بارهای دینامیکی به نیروهایی اطلاق میشود که بهطور مداوم در حال تغییر و نوسان هستند، مانند نیروهای ناشی از زلزله، باد، یا حرکت ماشینآلات صنعتی. بارهای دینامیکی معمولاً پیچیدگیهای بیشتری دارند و برای تحلیل آنها نیاز به بررسی دقیقتری است، چرا که تغییرات سریع و تاثیرات متنوعی میتوانند به سازه وارد کنند.
اشتباهات متداول در محاسبه بارهای وارد بر ساختمان
در محاسبه بارهای وارد بر ساختمان، اشتباهات رایجی وجود دارد که میتواند به پایداری و ایمنی سازه آسیب جدی وارد کند. یکی از رایجترین اشتباهات، عدم توجه دقیق به شرایط محیطی خاص منطقه است، مانند سرعت باد و میزان بارش برف که تاثیر مستقیم بر طراحی بارهای جانبی دارند. همچنین، استفاده نادرست از ضرایب ترکیب بارها میتواند منجر به تحلیلهای غلط در خصوص توزیع نیروها و تاثیر آنها بر اجزای سازه شود. اشتباه دیگری که ممکن است رخ دهد، نادیده گرفتن بارهای دینامیکی است، بهویژه بارهایی که ناشی از زلزله یا ترافیک سنگین هستند و میتوانند بهطور قابل توجهی بر رفتار سازه تأثیر بگذارند. در نهایت، در برخی از محاسبات، بارهای ناشی از برف یا یخ بهدرستی در نظر گرفته نمیشوند، در حالی که این عوامل میتوانند فشار زیادی بر سقفها و سازههای پوششی وارد کنند. توجه به این اشتباهات و اصلاح آنها در مراحل طراحی، از بروز مشکلات احتمالی در آینده جلوگیری کرده و باعث افزایش ایمنی ساختمان خواهد شد.
تاثیر بارهای وارده بر استحکام و عملکرد ساختمان
بارهای مختلفی که به ساختمان وارد میشوند، تأثیرات متفاوتی بر استحکام و عملکرد آن دارند. بهعنوان مثال، بارهای ثقلی مانند وزن افراد، مبلمان و تجهیزات، فشار زیادی به اجزای سازهای مانند ستونها و فونداسیون وارد میکنند. این بارها باید بهدقت محاسبه شوند تا سازه قادر به تحمل آنها باشد و از ایجاد خرابیهای زودهنگام جلوگیری شود. از طرف دیگر، بارهای جانبی مانند باد و زلزله میتوانند بهطور مستقیم بر شکلپذیری و پایداری ساختمان تأثیر بگذارند. باد، با وارد کردن فشار به دیوارها و نمای ساختمان، میتواند باعث تغییرات شکلپذیر جزئی در سازه و حتی آسیب به پوششهای خارجی شود.
همینطور، در صورت وقوع زلزله، لرزشهای شدید باعث انتقال نیروهای دینامیکی به ساختمان میشود که این نیروها میتوانند موجب ایجاد تنشهای زیاد و در نهایت ترکخوردگی، انحراف و آسیبهای ساختاری شوند. اگر این اثرات بهطور صحیح پیشبینی و در طراحی لحاظ نشوند، ممکن است به مشکلات جدی در طول عمر ساختمان منتهی شوند. بنابراین، تحلیل دقیق بارهای وارده و تاثیر آنها بر عملکرد سازه به طراحان این امکان را میدهد که اقداماتی مانند تقویت اتصالات، استفاده از مصالح مقاوم و بهینهسازی سیستمهای مقاوم در برابر نیروهای خارجی را در نظر بگیرند و از ایمنی و پایداری ساختمان اطمینان حاصل کنند.
جمعبندی
محاسبه انواع بارهای وارده بر ساختمان، برای حفظ ایمنی، پایداری و کارایی سازه ضروری است. بارهای ثقلی، جانبی و دینامیکی هرکدام تأثیرات خاص خود را بر ساختمان دارند و اگر بهطور صحیح محاسبه و تحلیل نشوند، میتوانند منجر به آسیبهای جدی، تغییر شکلهای غیرمجاز یا حتی فروپاشی قسمتی از سازه شوند. این که نیروهای مختلف چگونه بر اجزای ساختمان اثر میگذارند و این نیروها چگونه بهطور مؤثر منتقل میشوند، باید در مراحل طراحی به دقت مورد بررسی قرار گیرد. توجه ویژه به بارهای جانبی مانند باد و زلزله، و همچنین در نظر گرفتن شرایط محیطی خاص منطقه، از جمله عواملی هستند که باید در محاسبات گنجانده شوند. در این مقاله، تلاش کردیم تا با بررسی جزئیات و نکات کلیدی مرتبط با بارهای وارده، درک جامعی از اهمیت آنها و تأثیرات آنها بر استحکام و عملکرد ساختمان ارائه دهیم.
